Описание
Кабель с заполнением предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках при номинальном переменном напряжении 0,66 и 1 кВ и частоте до 100 Гц.
Он применяется для прокладки одиночных кабельных линий в помещениях и кабельных сооружениях при отсутствии опасности механических повреждений при эксплуатации, в том числе в электроустановках, требующих уплотнения кабелей при вводе.

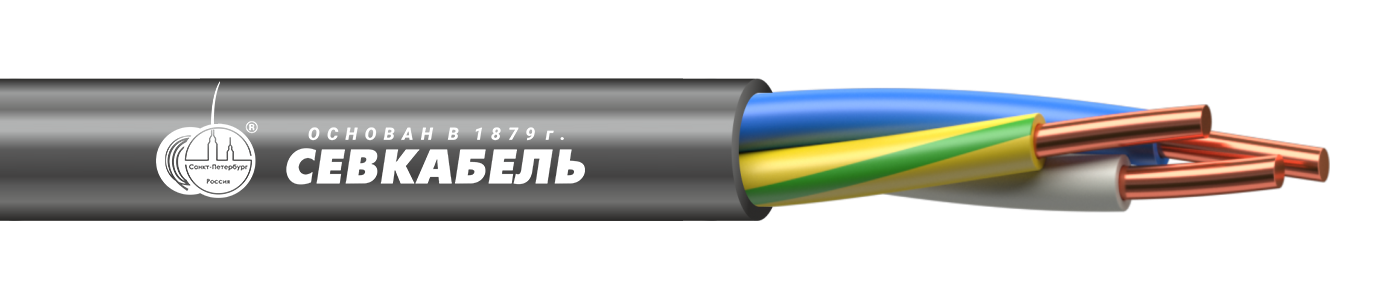

Конструкция
- Токопроводящие жилы — медная, одно- или многопроволочная;
- Изоляция — из ПВХ пластиката повышенной холодостойкости;
- Скрутка — в сердечник;
- Наружная оболочка — из ПВХ-пластиката повышенной холодостойкости (кабели в марки ВВГз-ХЛ изготавливаются с заполнением наружных промежутков одновременно с наложением наружной оболочки; внутренняя оболочка отсутствует).
Технические характеристики
Кабели изготовлены в соответствии с требованиями ГОСТ 31996-2012.
Класс пожарной опасности по ГОСТ 31565-2012 — О1.8.2.5.4.
Климатическое исполнение —ХЛ , категории размещения 1-5 согласно ГОСТ 15150-69.
Показать все характеристики
Температурные режимы
- максимальная рабочая температура жилы — +70 °С;
- при перегрузке — до +90 °С;
- при коротком замыкании — до +160 °С;
- предельная температура по условию невозгорания при коротком замыкании (до 5 секунд) — до +350 °С.
Условия эксплуатации
- температура окружающей среды — от −60 до +50 °С;
- относительная влажность при +35 °С — до 98%;
- прокладка и монтаж без предварительного подогрева — не ниже −30 °С.
Испытательное напряжение (50 Гц)
- для кабелей на 0,66 кВ — 3 кВ;
- для кабелей на 1 кВ — 3,5 кВ.
Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины при температуре +20 °С, соответствует ГОСТ 22483-2012.
Минимальный радиус изгиба
- одножильные кабели — не менее 10 наружных диаметров (Dн);
- многожильные кабели — не менее 7,5 Dн.
Строительная длина кабелей в зависимости от сечения жил
- до 16 мм² — 450 м;
- от 25 до 70 мм² — 300 м;
- 95 мм² — 200 м.
Сроки службы и хранения
- срок службы — 30 лет с даты изготовления;
- гарантийный срок эксплуатации — 5 лет, но не позднее 6 месяцев с даты изготовления.
