Описание
Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 50 Гц.
Они используются в кабельных каналах и помещениях, включая объекты, связанные с атомной энергией, в системах АС вне гермозоны классов 3 и 4 по классификации НП-001.

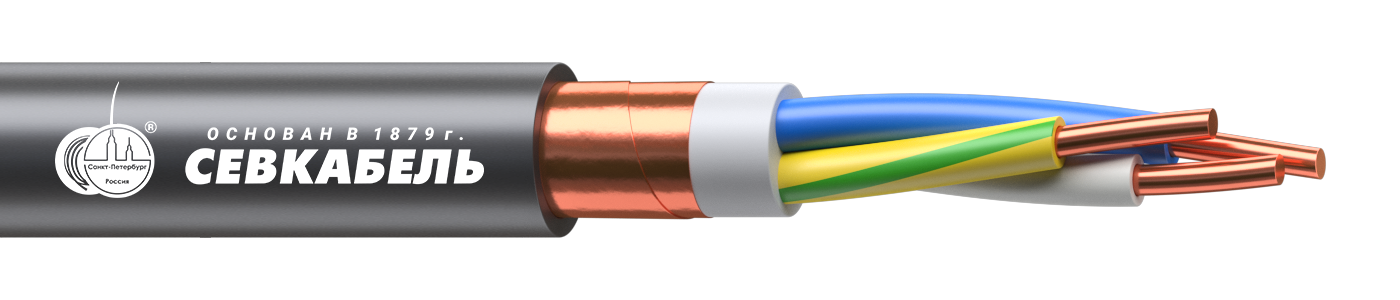

Конструкция
- Токопроводящая жила — медная, одно- или многопроволочная;
- Изоляция, внутренняя и внешняя оболочка — из ПВХ пластиката пониженной пожароопасности;
- Скрутка — жилы изолированы и скручены;
- Экран — из медных лент в оболочке.
Технические характеристики
Кабели изготовлены в соответствии с требованиями ГОСТ 31996-2012.
Класс пожарной опасности по ГОСТ 31565-2012 — П1б.8.2.2.2.
Климатическое исполнение — УХЛ и Т, категории размещения 1-5 согласно ГОСТ 15150-69.
Показать все характеристики
Температурные режимы
- предельная температура по условию невозгорания при коротком замыкании — до +350 °С.
Условия эксплуатации
- температура окружающей среды — от −50 до +50 °С;
- относительная влажность при +35 °С — до 98%;
- прокладка и монтаж без предварительного подогрева — не ниже −15 °С.
Испытательное напряжение (50 Гц)
- для кабелей на 0,66 кВ — 3 кВ;
- для кабелей на 1 кВ — 3,5 кВ.
Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины при температуре +20 °С, соответствует ГОСТ 22483-2012.
Минимальный радиус изгиба
- одножильные кабели — не менее 10 наружных диаметров (Dн);
- многожильные кабели — не менее 7,5 Dн.
Пожарные характеристики
- Дымообразование при горении и тлении не снижает светопроницаемость в испытательной камере более чем на 50%;
- Эквивалентный показатель токсичности продуктов горения кабеля не превышает 40 г/м³;
- Кабели не распространяют горение при групповой прокладке и соответствуют категории А.
Строительная длина кабелей в зависимости от сечения жил
- до 16 мм² — 450 м;
- от 25 до 70 мм² — 300 м;
- 95 мм² — 200 м.
Сроки службы и хранения
- срок службы — 30 лет с даты изготовления;
- гарантийный срок эксплуатации — 5 лет, но не позднее 6 месяцев с даты изготовления.
