Описание
Плоский кабель предназначен для передачи и распределения электрической энергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ частотой 50 Гц.
Они применяются для прокладки во внутренних электроустановках, а также в жилых и общественных зданиях, сооружениях и закрытых кабельных сооружениях с учетом объема горючей нагрузки кабелей.

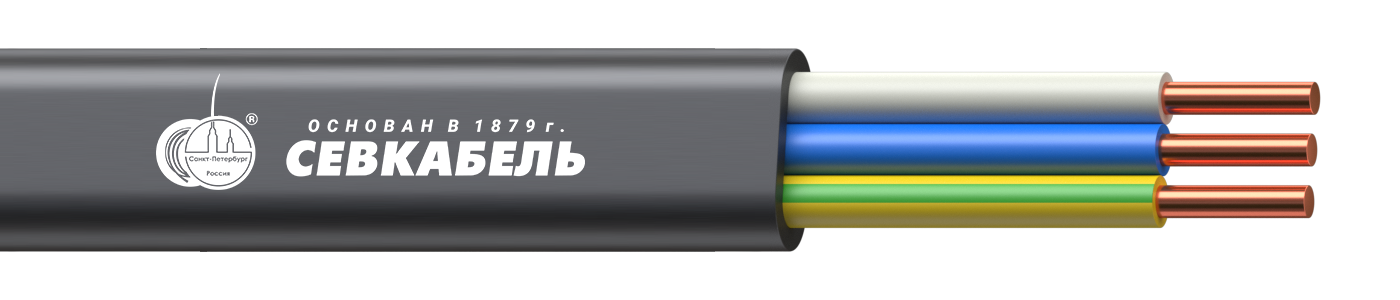

Конструкция
- Токопроводящая жила — медная, одно- или многопроволочная;
- Изоляция и оболочка — из ПВХ пластиката повышенной холодостойкости и пониженной пожароопасности;
- Скрутка — жилы изолированы и располагаются параллельно одной плоскости двух- и трёхжильных кабелей.
Технические характеристики
Кабели изготовлены в соответствии с требованиями ГОСТ 31996-2012.
Класс пожарной опасности по ГОСТ 31565-2012 — П1б.8.2.2.2.
Климатическое исполнение —ХЛ , категории размещения 1-5 согласно ГОСТ 15150-69.
Показать все характеристики
Температурные режимы
- максимальная рабочая температура жилы — +70 °С;
- при перегрузке — до +90 °С;
- при коротком замыкании — до +160 °С;
- предельная температура по условию невозгорания при коротком замыкании (до 5 секунд) — до +350 °С.
Условия эксплуатации
- температура окружающей среды — от −60 до +50 °С;
- относительная влажность при +35 °С — до 98%;
- прокладка и монтаж без предварительного подогрева — не ниже −30 °С.
Испытательное напряжение (50 Гц)
- для кабелей на 0,66 кВ — 3 кВ;
- для кабелей на 1 кВ — 3,5 кВ.
Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины при температуре +20 °С, соответствует ГОСТ 22483-2012.
Минимальный радиус изгиба
- одножильные кабели — не менее 10 наружных диаметров (Dн);
- многожильные кабели — не менее 7,5 Dн.
Строительная длина кабелей в зависимости от сечения жил
- до 16 мм² — 450 м;
- от 25 до 70 мм² — 300 м;
- 95 мм² — 200 м.
Сроки службы и хранения
- срок службы — 30 лет с даты изготовления;
- гарантийный срок эксплуатации — 5 лет, но не позднее 6 месяцев с даты изготовления.
