Описание
Кабель повышенной холодостойкости предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках при номинальном переменном напряжении 0,66 и 1 кВ и частоте до 100 Гц и используется для групповой прокладки в кабельных сооружениях и внутренних помещениях электроустановок, включая электропроводки в жилых и общественных зданиях, где существует риск механических повреждений в процессе эксплуатации.

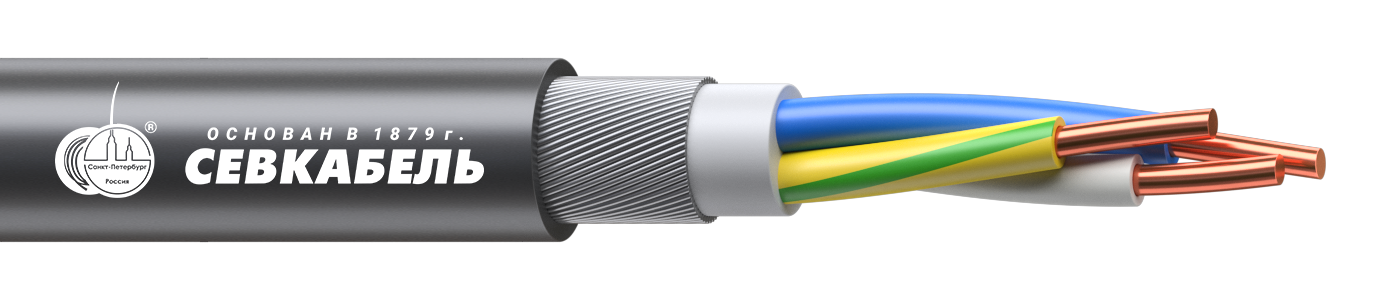

Конструкция
- Токопроводящая жила — медная, однопроволочная;
- Изоляция, внутренняя оболочка, защитный шланг — из ПВХ пластиката пониженной пожароопасности;
- Скрутка — жилы изолированы, свитые между собой;
- Броня — из проволок стальных оцинкованных.
Технические характеристики
Кабели изготовлены в соответствии с требованиями ГОСТ 31996-2012.
Класс пожарной опасности по ГОСТ 31565-2012 — П1б.8.2.2.2.
Климатическое исполнение — УХЛ и ХЛ категории размещения 1-5 согласно ГОСТ 15150-69.
Показать все характеристики
Температурные режимы
- максимальная рабочая температура жилы — +70 °С;
- при перегрузке — до +90 °С;
- при коротком замыкании — до +160 °С;
- предельная температура по условию невозгорания при коротком замыкании (до 5 секунд) — до +350 °С.
Условия эксплуатации
- температура окружающей среды — от −60 до +50 °С;
- относительная влажность при +35 °С — до 98%;
- прокладка и монтаж без предварительного подогрева — не ниже −20 °С.
Испытательное напряжение (50 Гц)
- для кабелей на 0,66 кВ — 3 кВ;
- для кабелей на 1 кВ — 3,5 кВ.
Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины при температуре +20 °С, соответствует ГОСТ 22483-2012.
Минимальный радиус изгиба
- 7,5 наружных диаметров (Dн).
Пожарные характеристики
- дымообразование при горении и тлении не снижает светопроницаемость в испытательной камере более чем на 50%;
- эквивалентный показатель токсичности продуктов горения кабеля не превышает 40 г/м³;
- кабель не распространяет горение при групповой прокладке и соответствуют категории А;
- при горении и тлении материалов изоляции и оболочки кабелей марок количество выделяемых галогенных кислот, пересчитанных на HCl, не более 140 мг/г.
Строительная длина кабелей
- не менее 450м.
Сроки службы и хранения
- срок службы — 30 лет с даты изготовления;
- гарантийный срок эксплуатации — 5 лет, но не позднее 6 месяцев с даты изготовления.
