Описание
Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках при номинальном переменном напряжении 0,66 и 1 кВ и частоте до 100 Гц. Они используются для прокладки в помещениях и кабельных сооружениях, где существует риск механических повреждений в процессе эксплуатации.
Эти кабели предназначены для укладки одиночных кабельных линий в кабельных сооружениях и производственных помещениях. Групповая прокладка возможна только в наружных электроустановках и производственных помещениях, где присутствие обслуживающего персонала ограничено. В таких случаях необходимо использовать пассивную огнезащиту. Также разрешено использование кабелей для прокладки в земле (в траншеях).

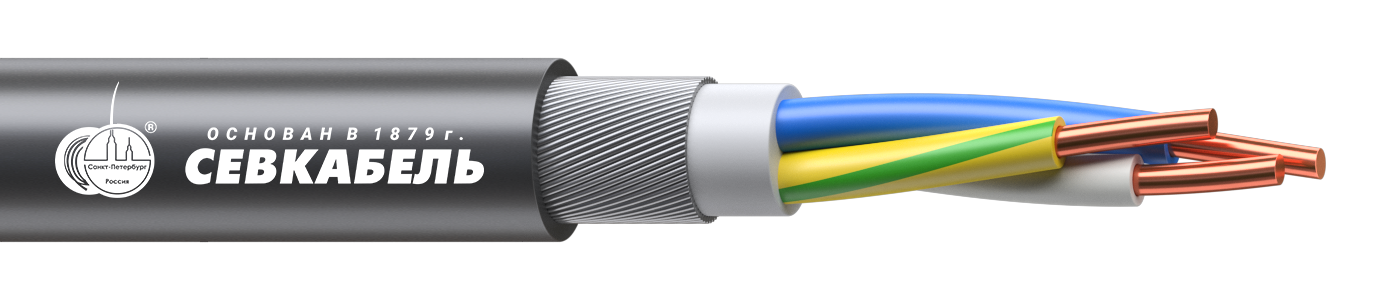

Конструкция
- Токопроводящая жила — медная, однопроволочная;
- Изоляция, внутренняя оболочка и защитный шланг — из ПВХ пластиката;
- Скрутка — жилы изолированы, свитые между собой;
- Броня — из стальных оцинкованных проволок.
Технические характеристики
Кабели изготовлены в соответствии с требованиями ГОСТ 31996-2012.
Класс пожарной опасности по ГОСТ 31565-2012 — О1.8.2.5.4.
Климатическое исполнение — УХЛ и ХЛ категории размещения 1-5 согласно ГОСТ 15150-69.
Показать все характеристики
Температурные режимы
- максимальная рабочая температура жилы — +70 °С;
- при перегрузке — до +90 °С;
- при коротком замыкании — до +160 °С;
- предельная температура по условию невозгорания при коротком замыкании (до 5 секунд) — до +350 °С.
Условия эксплуатации
- температура окружающей среды — от −50 до +50 °С;
- относительная влажность при +35 °С — до 98%;
- прокладка и монтаж без предварительного подогрева — не ниже −15 °С.
Испытательное напряжение (50 Гц)
- для кабелей на 0,66 кВ — 3 кВ;
- для кабелей на 1 кВ — 3,5 кВ.
Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины при температуре +20 °С, соответствует ГОСТ 22483-2012.
Минимальный радиус изгиба
- 7,5 наружных диаметров (Dн).
Дополнительные характеристики
- кабели при одиночной прокладке не распространяют горение.
Строительная длина кабелей
- не менее 450м.
Сроки службы и хранения
- срок службы — 30 лет с даты изготовления;
- гарантийный срок эксплуатации — 5 лет, но не позднее 6 месяцев с даты изготовления.
