Описание
Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках при номинальном переменном напряжении 0,66 и 1 кВ и частоте до 100 Гц.
Они используются в промышленности, на атомных станциях вне гермозоны в системах класса 2 согласно классификации НП-001, а также в электропроводках систем пожарной безопасности. К ним относятся цепи пожарной сигнализации, питание насосов пожаротушения, освещение запасных выходов и путей эвакуации, системы дымоудаления и приточной вентиляции, а также эвакуационные лифты. Допускается их применение во взрывоопасных зонах всех классов, за исключением В1, в операционных отделениях медицинских учреждений, в цепях аварийного электроснабжения и для питания оборудования (токоприёмников), которое должно функционировать в условиях пожара. Поставка возможна как на внутренний рынок, так и на экспорт, включая страны с тропическим климатом.

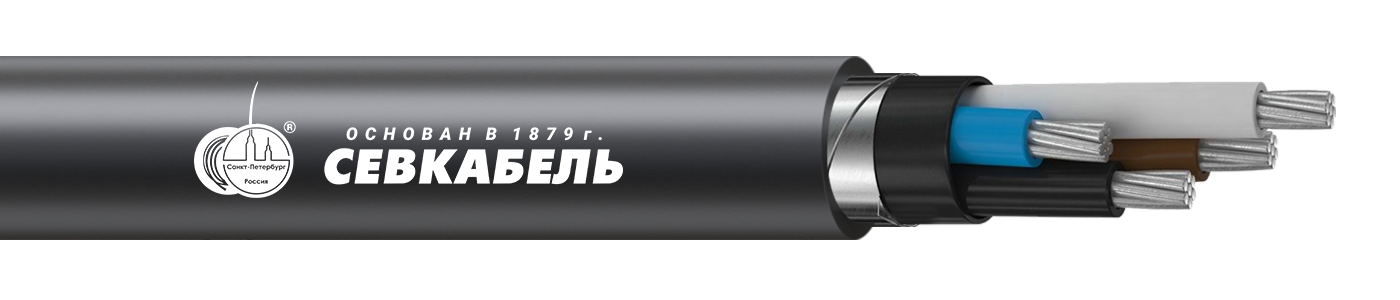

Конструкция
- Токопроводящие жилы — медные или алюминиевые;
- Изоляция — из ПВХ пластикат с низкой токсичностью продуктов горения и пониженной пожароопасности;
- Внутрення оболочка и защитный шланг — из композиции ПВХ пластиката с низкой токсичностью продуктов горения и пониженной пожароопасности;
- Скрутка — в сердечник;
- Броня — из двух лент стальных оцинкованных.
Технические характеристики
Кабели соответствуют требованиям ГОСТ 31996-2012.
Класс пожарной опасности по ГОСТ 31565-2012 — П1б.8.2.1.2.
Климатическое исполнение — УХЛ, ХЛ и Т, категории размещения 1–5 по ГОСТ 15150-69.
Показать все характеристики
Температурные режимы
- максимальная рабочая температура жилы — +70 °С;
- при перегрузке — до +90 °С;
- предельная при коротком замыкании — +160 °С;
- предельная температура по условию невозгорания при коротком замыкании (до 5 секунд) — до +350 °С.
Условия эксплуатации
- температура окружающей среды — от −60 до +50 °С;
- относительная влажность при +35 °С — до 98%;
- прокладка и монтаж без предварительного подогрева — не ниже −30 °С.
Испытательное напряжение (50 Гц)
- для кабелей на 0,66 кВ — 3 кВ;
- для кабелей на 1 кВ — 3,5 кВ.
Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины при температуре +20 °С, соответствует ГОСТ 22483-2012.
Минимальный радиус изгиба
- одножильные кабели — не менее 10 наружных диаметров (Dн);
- многожильные кабели — не менее 7,5 Dн.
Дополнительные характеристики
- Кабели в исполнении «Т» стойки к воздействию плесневых грибов;
- Кабели не распространяют горение при групповой прокладке и соответствуют категории А.
Строительная длина кабелей в зависимости от сечения жил
- до 16 мм² — 450 м;
- от 25 до 70 мм² — 300 м;
- 95 мм² — 200 м.
Сроки службы и хранения
- срок службы — 30 лет с даты изготовления;
- гарантийный срок эксплуатации — 5 лет, но не позднее 6 месяцев с даты изготовления.
