Описание
Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках при номинальном переменном напряжении 0,66 и 1 кВ и частоте до 100 Гц.
Они используются в промышленности, на атомных станциях вне гермозоны в системах класса 2 согласно классификации НП-001, а также в электропроводках систем пожарной безопасности.
К ним относятся цепи пожарной сигнализации, питание насосов пожаротушения, освещение запасных выходов и путей эвакуации, системы дымоудаления и приточной вентиляции, а также эвакуационные лифты.
Допускается их применение во взрывоопасных зонах всех классов, за исключением В1, в операционных отделениях медицинских учреждений, в цепях аварийного электроснабжения и для питания оборудования (токоприёмников), которое должно функционировать в условиях пожара.
Поставка возможна как на внутренний рынок, так и на экспорт, включая страны с тропическим климатом.

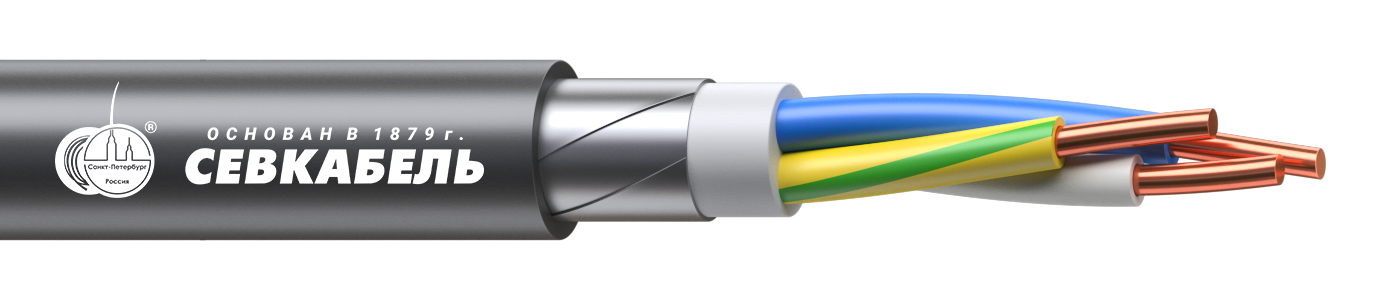

Конструкция
- Токопроводящая жила — медная, одно- или многопроволочная;
- Термический барьер — из слюдосодержащих лент обмотка;
- Изоляция, внутрення оболочка и защитный шланг — из ПВХ пластиката пониженной пожароопасности;
- Скрутка — изолированные жилы, свитые между собой;
- Броня — из стальных оцинкованных лент.
Технические характеристики
Кабели соответствуют требованиям ГОСТ 31996-2012.
Класс пожарной опасности по ГОСТ 31565-2012 — П1б.7.2.2.2.
Климатическое исполнение — УХЛ и Т, категории размещения 1–5 по ГОСТ 15150-69.
Показать все характеристики
Температурные режимы
- максимальная рабочая температура жилы — +70 °С;
- при перегрузке — до +90 °С;
- при коротком замыкании (до 5 секунд) — до +250 °С;
- предельная температура по условию невозгорания — до +400 °С.
Условия эксплуатации
- температура окружающей среды — от −50 до +50 °С;
- относительная влажность при +35 °С — до 98%;
- прокладка и монтаж без предварительного подогрева — не ниже −15 °С.
Испытательное напряжение (50 Гц)
- для кабелей на 0,66 кВ — 3 кВ;
- для кабелей на 1 кВ — 3,5 кВ.
Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины при температуре +20 °С, соответствует ГОСТ 22483-2012.
Минимальный радиус изгиба
- одножильные кабели — не менее 10 наружных диаметров (Dн);
- многожильные кабели — не менее 7,5 Dн.
Пожарные характеристики
- Дымообразование при горении и тлении не снижает светопроницаемость в испытательной камере более чем на 50%;
- Эквивалентный показатель токсичности продуктов горения кабеля не превышает 40 г/м³;
- Предел огнестойкости кабелей составляет не менее 180 минут;
- Кабели не распространяют горение при групповой прокладке и соответствуют категории А.
Строительная длина кабеля определяется и согласовывается при оформлении заказа.
Сроки службы и хранения
- срок службы — 30 лет с даты изготовления;
- гарантийный срок эксплуатации — 5 лет, но не позднее 6 месяцев с даты изготовления.
