Описание
Кабели предназначены для передачи и распределения электрической энергии в стационарных электроустановках при номинальном переменном напряжении 0,66 и 1 кВ с частотой 50 Гц. Могут прокладываться группами в кабельных сооружениях наружных открытых установок (кабельные эстакады, галереи).

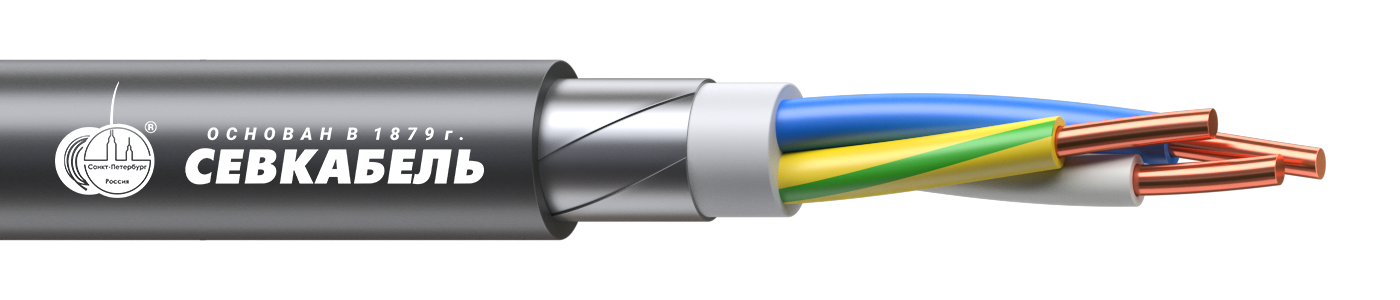

Конструкция
- Токопроводящая жила — медная, одно- или многопроволочная;
- Изоляция — из ПВХ пластикат;
- Скрутка — в сердечник;
- Защитный шланг, внутренняя и наружная оболочка — из ПВХ пластикат пониженной горючести;
- Броня — из лень стальных оцинкованных.
Технические характеристики
Кабели соответствуют требованиям ГОСТ 31996-2012.
Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.5.4.
Климатическое исполнение по ГОСТ 15150-69 — УХЛ, Т, категории размещения 1 и 5, допускается прокладка в грунте.
Показать все характеристики
Температурные режимы
- максимальная рабочая температура жилы — +70 °С;
- при перегрузке — до +90 °С;
- при коротком замыкании — до +160 °С;
- предельная температура по условию невозгорания — до +350 °С.
Условия эксплуатации
- температура окружающей среды — от −50 до +50 °С;
- относительная влажность при +35 °С — до 98%;
- монтаж и прокладка без предварительного подогрева — не ниже −15 °С.
Испытательное напряжение (50 Гц)
- для кабелей на 0,66 кВ — 3 кВ;
- для кабелей на 1 кВ — 3,5 кВ.
Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины при температуре +20 °С, соответствует ГОСТ 22483-2012.
Минимальный радиус изгиба
- одножильные кабели — не менее 10 наружных диаметров (Dн);
- многожильные кабели — не менее 7,5 Dн.
Дополнительные характеристики
- допустимое усилие тяжения при прокладке — не более 50 Н/мм² сечения жилы;
- кабели в исполнении «Т» стойки к воздействию плесневых грибов.
Строительная длина
- сечение жил до 16 мм² — 450 м;
- от 25 до 70 мм² — 300 м;
- 95 мм² — 200 м.
Сроки службы и хранения
- срок службы — 30 лет с даты изготовления;
- гарантийный срок эксплуатации — 5 лет, но не позднее 6 месяцев с даты изготовления.
