Описание
Многопроволочные, защищённые экраном и устойчивые к коррозии кабели используются для сборки радио- и электрооборудования при номинальном напряжении до 660 В переменного тока с частотой 400 Гц либо до 1000 В постоянного тока.

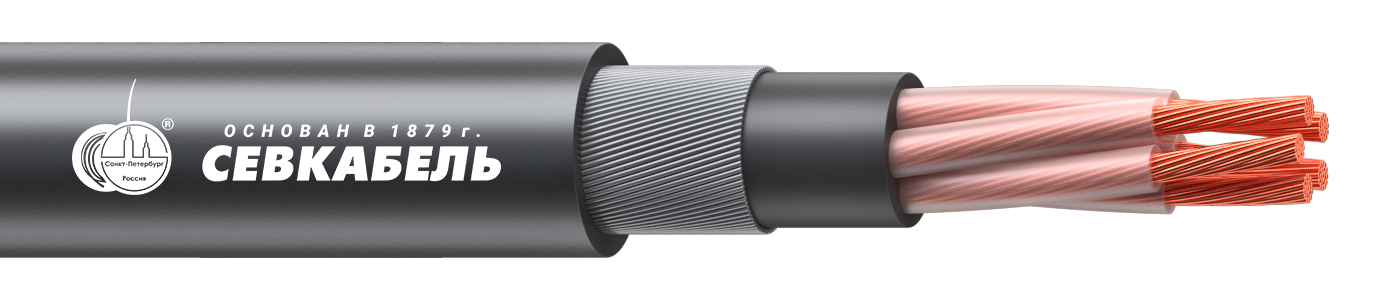

Конструкция
- Токопроводящая жила — медная многопроволочная;
- Изоляция — из полиэтилена;
- Обмотка — из полиэтилентерефталатной плёнки;
- Оболочка — из поливинилхлоридного пластиката;
- Экран — обмотка или оплётка из оцинкованных стальных или медных проволок.
Технические характеристики
Климатическое исполнение — У по ГОСТ 15150-69.
Условия эксплуатации
- температура окружающей среды — от −50 до +60 °С;
- относительная влажность при +35 °С — до 98 %.
Показать все характеристики
электрическое сопротивление жилы (на 1 км)
- 150 МОм при 20 °С;
- 1 МОм при 60 °С;
- 10МОм при 40 °С;
- 1МОм в период хранения и эксплуатации.
Минимальный радиус изгиба
- не менее 10 наружных диаметров (Dн).
Дополнительная устойчивость
- к ударным нагрузкам единичного характера, синусоидальной вибрации, пониженному давлению, сниженной температуре окружающей среды, воздействию солнечного света и нахождению в водной среде;
- выдерживают до 100 изгибов при температуре не ниже 40 °С;
- в исполнении «Т» устойчивы к плесневым грибам.
Строительная длина кабелей
- не менее 100 м.
Сроки службы и хранения
- срок службы — 15 лет с даты изготовления при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
- гарантийный срок эксплуатации — 3 года;
- при номинальной нагрузке время работы не должно быть больше 50 000 часов, а для проводов, которые подвергаются перемотке, этот срок составляет не более 10 000 часов.
