Описание
Применяются для подключения передающих и принимающих антенн к радио- и телевизионным станциям, а также для соединений в различных радиочастотных установках и монтажа внутри приборов и между ними в радиотехнических устройствах.

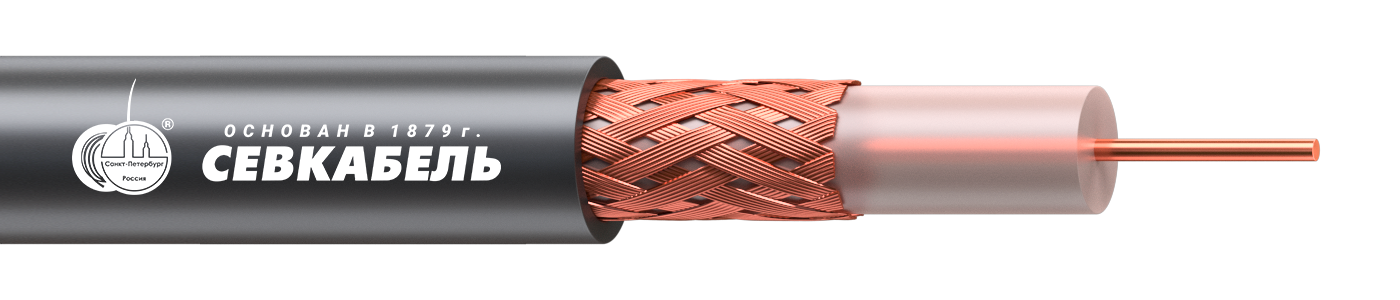

Конструкция
- Токопроводящая жила — медная многопроволочная (7х1,18);
- Изоляция — из полиэтилена;
- Внешний проводник — оплетка из медной проволоки (плотность экрана 88-92%);
- Оболочка — из поливинилхлоридного пластиката.
Технические характеристики
Условия эксплуатации
- температура окружающей среды — от −40 до +85 °С.
Показать все характеристики
Волновое сопротивление
- 50 Ом.
Сопротивление связи
- не более 200 мОм/м.
Коэффициент затухания
- не более 0,1 Дб/м при 0,2 ГГц;
- не более 0,75 Дб/м при 3 ГГц.
Электрическая ёмкость
- 100 пФ/м.
Минимальный радиус изгиба
- 70 мм +5°С и выше;
- 140 мм при температуре ниже +5°С.
Дополнительная устойчивость
- колебательным, импульсным и равномерным нагрузкам, низкому и высокому атмосферному давлению, покрытию инеем с последующим размораживанием, воздействию солнечного излучения, соляным облакам, грибковой плесени, техническому маслу, солёной жидкости, бензину, а также к динамическому действию пыли.
Строительная длина кабелей
- не менее 50 м.
Сроки службы и хранения
- срок службы — 8 лет с даты изготовления при соблюдении совокупности факторов, действующих на изделие при его эксплуатации.
