Описание
Кабели предназначены для передачи и распределения электроэнергии в сетях с номинальным переменным напряжением 1 кВ частотой 50 Гц, используемые при стационарной прокладке в герметичной зоне АС и рассчитаны на эксплуатацию в системах АС классов 2 и 3 согласно классификации НП-001.

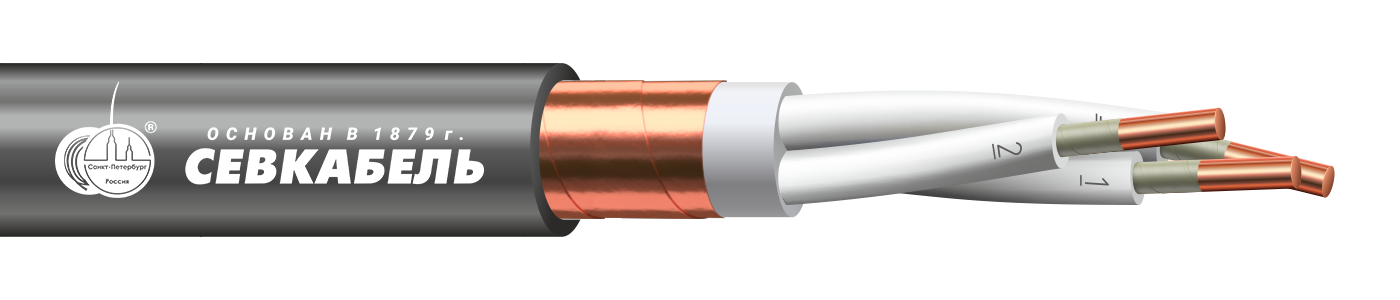

Конструкция
- Токопроводящая жила — медная, одно- или многопроволочная;
- Термический барьер — из слюдосодержащих лент обмотка;
- Изоляция — из полиэтилена композиция с последующей сшивкой;
- Скрутка — в сердечник;
- Внутренняя экструдированная и наружная оболочка — из композиции полиэтилена, без галогенов;
- Экран — обмотка из медной ленты.
Технические характеристики
Кабели изготовлены в соответствии с требованиями ГОСТ 31996-2012.
Класс пожарной опасности по ГОСТ 31565-2012: П1б.7.1.2.1.
Климатическое исполнение — УХЛ и Т, категории размещения 5 согласно ГОСТ 15150-69.
Показать все характеристики
Температурные режимы
- максимальная рабочая температура жилы — +90 °С;
- при перегрузке — до +130 °С;
- при коротком замыкании (до 5 секунд) — до +250 °С;
- предельная температура по условию невозгорания при коротком замыкании — до +400 °С.
Условия эксплуатации
- температура окружающей среды — от −50 до +60 °С;
- относительная влажность при +35 °С — до 98%;
- прокладка и монтаж без предварительного подогрева — не ниже −15 °С.
Испытательное напряжение (50 Гц)
- для кабелей на 0,66 кВ — 3 кВ;
- для кабелей на 1 кВ — 3,5 кВ.
Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины при температуре +20 °С, соответствует ГОСТ 22483-2012.
Электрическое сопротивление изоляции
- не менее 150 МОм/км.
Минимальный радиус изгиба
- одножильные кабели — не менее 10 наружных диаметров (Dн);
- многожильные кабели — не менее 7,5 Dн.
Пожарные характеристики
- дымообразование при горении и тлении не снижает светопроницаемость в испытательной камере более чем на 40%;
- эквивалентный показатель токсичности продуктов горения кабеля не превышает 40 г/м³;
- количество выделяемых газов, содержащих галогенные кислоты при горении и тлении материалов изоляции и оболочки, в пересчете на HCl не превышает 5,0 мг/г;
- кабель не распространяет горение при групповой прокладке и соответствуют категории А;
- предел огнестойкости кабелей составляет не менее 180 минут.
Дополнительные характеристики
- кабели в исполнении «Т» устойчивы к воздействию плесневых грибов.
Строительная длина кабеля определяется и согласовывается при оформлении заказа.
Сроки службы и хранения
- срок службы — 40 лет с даты изготовления;
- гарантийный срок эксплуатации — 3 года, но не позднее 6 месяцев с даты изготовления.
