Описание
Плоский кабель предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках при номинальном переменном напряжении 0,66 и 1 кВ и частоте до 100 Гц и используется в различных отраслях промышленности, на атомных станциях (АС) вне гермозоны в системах АС класса 2 по классификации НП-001,а также рассчитаны на эксплуатацию в электрических цепях, которые должны сохранять свою работоспособность в условиях пожара.

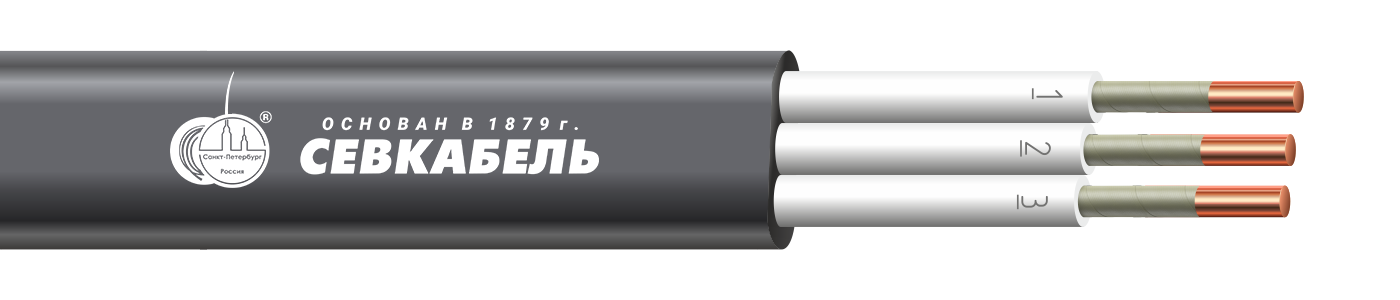

Конструкция
- Токопроводящая жила — медная, одно- или многопроволочная;
- Термический барьер — из слюдосодержащих лент в обмотке;
- Изоляция—из композиции полиэтилена с последующей сшивкой;
- Наружная оболочка и защитный шланг — из полимерной композиции без галогенов.
Технические характеристики
Кабели изготовлены в соответствии с требованиями ГОСТ 31996-2012.
Класс пожарной опасности по ГОСТ 31565-2012 — П1б.7.1.2.1.
Климатическое исполнение — УХЛ и Т категории размещения 1-5 согласно ГОСТ 15150-69,за исключением прокладки в почве.
Показать все характеристики
Температурные режимы
- максимальная рабочая температура жилы — +90 °С;
- при перегрузке — до +130 °С;
- при коротком замыкании (до 5 секунд) — до +250 °С;
- предельная температура по условию невозгорания при коротком замыкании — до +400 °С.
Условия эксплуатации
- температура окружающей среды — от −50 до +50 °С;
- относительная влажность при +35 °С — до 98%;
- прокладка и монтаж без предварительного подогрева — не ниже −15 °С.
Испытательное напряжение (50 Гц)
- для кабелей на 0,66 кВ — 3 кВ;
- для кабелей на 1 кВ — 3,5 кВ.
Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины при температуре +20 °С, соответствует ГОСТ 22483-2012.
Минимальный радиус изгиба
- одножильные кабели — не менее 10 наружных диаметров (Dн);
- многожильные кабели — не менее 7,5 Dн.
Пожарные характеристики
- дымообразование при горении и тлении не снижает светопроницаемость в испытательной камере более чем на 40%;
- эквивалентный показатель токсичности продуктов горения кабеля не превышает 40 г/м³;
- количество выделяемых газов, содержащих галогенные кислоты при горении и тлении материалов изоляции и оболочки, в пересчете на HCl не превышает 5,0 мг/г;
- кабель не распространяе горение при групповой прокладке и соответствуют категории А;
- предел огнестойкости кабелей составляет не менее 180 минут.
Дополнительные характеристики
- кабели в исполнении «Т» устойчивы к воздействию плесневых грибов.
Строительная длина кабеля определяется и согласовывается при оформлении заказа.
Сроки службы и хранения
- срок службы — 30 лет с даты изготовления;
- гарантийный срок эксплуатации — 5 лет, но не позднее 6 месяцев с даты изготовления.
