Описание
Провода используются при ремонте и оснащении уже разработанных тепловозов, а также прочих видов подвижного состава.
Эти провода применяются для неподвижного монтажа и монтажа с ограниченной подвижностью внутри тепловозов и других единиц подвижного состава при напряжении до 380 В с частотой до 2000 Гц или при напряжении 700 В постоянного тока.
ПВЛТТЭ-1 — это экранированный кабель с облегчённой изоляцией из поливинилхлорида, покрытой лакированной оплёткой, предназначенный для тепловозов и отличающийся повышенной теплостойкостью.
ПВЛТТЭ-1 — аналогичный провод, но в тропическом исполнении.

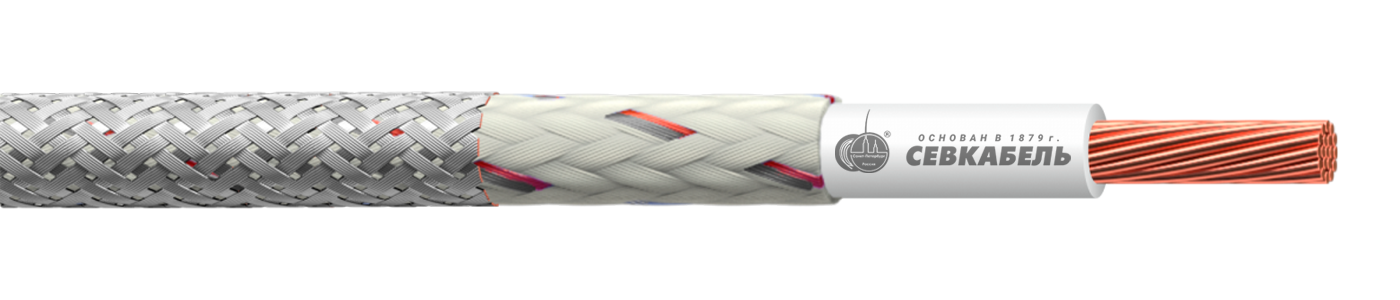

Конструкция
- Токоведущая жила — из меди, скрученные проволоки.
- Изоляция — из ПВХ пластиката.
- Оплётка — хлопчатобумажная нить, обработанная этилцеллюлозным лаком;
- Экранирующая оплетка — медная луженая проволока.
Технические характеристики
Климатическое исполнение УХЛ и Т по ГОСТ 15150-69.
Показать все характеристики
Электрическое сопротивление жил (на 1 км при +20 °С)
- соответствует ГОСТ 22483.
Электрическое сопротивление изоляции (на 1 км при +20 °С)
- для сечений до 4 мм2 включительно не менее 0,5 МОм;
- для сечений свыше 4 мм2 не менее 0,01 МОм.
Температурные режимы
- максимальная рабочая температура жилы — +90 °С.
Условия эксплуатации
- температура окружающей среды — от −60 до +80 °С;
- относительная влажность при +40 °С — до 98 %;
- прокладка и монтаж без предварительного подогрева — не ниже −30°С.
Дополнительная устойчивость
- к вибрации в частотном интервале 5–2000 Гц при ускорении не более 1960 м/с²;
- к повторяющимся ударным нагрузкам с ускорением до 1470 м/с² при длительности каждого удара от 1 до 3 м/с;
- к действию линейных ускорений величиной до 1470 м/с²;
- к контакту с дизельным топливом и смазочным маслом.
Строительная длина кабелей
- не менее 10 метров.
Сроки службы и хранения
- срок службы — 15 лет с даты изготовления, при соблюдении совокупности факторов, действующих на изделие при его эксплуатации.
