Описание
Продукция соответствует ГОСТ 6323-79, включена в перечень изделий военного назначения и производится по заказу Министерства обороны Российской Федерации.
Применяются при стационарной прокладке в осветительных и силовых сетях, а также при монтаже электрооборудования, машин, механизмов и станков на номинальное напряжение до 450 В (для сетей до 450/750 В) частотой до 400 Гц или постоянном напряжении до 1000В. Предназначены для монтажа тех электрических цепей, где требуются изгибы кабеля.

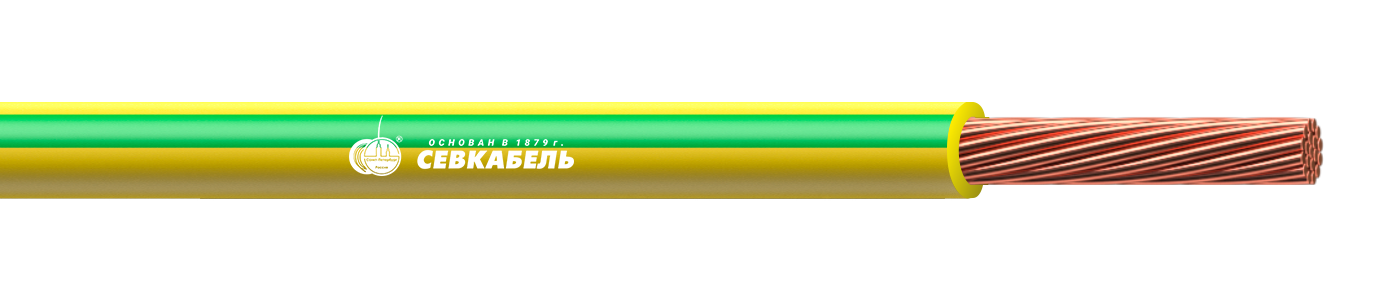

Конструкция
- Токопроводящая жила — многопроволочная медная;
- Изоляция — из ПВХ пластиката.
Технические характеристики
Климатическое исполнение — ОМ и ХЛ, категория размещения 2 по ГОСТ 15150-69.
Токопроводящая жила имеет класс гибкости 2, 3 или 4 по ГОСТ 22483.
Показать все характеристики
Температурные режимы
- максимальная рабочая температура жилы — +70 °С.
Условия эксплуатации
- температура окружающей среды — от −50 до +70 °С;
- относительная влажность при +35 °С — до 100%;
- прокладка без предварительного подогрева — не ниже −15 °С.
Электрическое сопротивление жил (на 1 км при +20 °С)
- в соответствии с ГОСТ 22483-2012.
Электрическое сопротивление изоляции (на 1 км при +20 °С)
- не менее 1*104 Ом (не менее 1*103 Ом для исполнения ХЛ).
Минимальный радиус изгиба
- не менее 5 наружных диаметров (Dн).
Дополнительная устойчивость
- изоляция устойчива к растрескиванию при температуре до +150 °С и деформации при температуре до +70 °С;
- к синусоидальным вибрациям частотой от 1 до 2000 Гц с амплитудой ускорения до 200 м*с-2;
- к действию акустических шумов частотой от 50 до 10000 Гц при 160 дБ;
- к пониженному (5,3*104 Па) и повышенному (29,4*104 Па) давлению;
- к воздействию линейного ускорения до 1000 м*с-2;
- к воздействию механических ударов одиночного и многократного действия с ударным ускорением до 1500 м*с-2 при длительности ускорения до 5 мс;
- к плесневым грибам.
Строительная длина кабелей
- не менее 100 м.
Сроки службы и хранения
- срок службы — не менее 15 лет с даты изготовления, при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
- гарантийный срок эксплуатации — 2 года со дня ввода в эксплуатацию.
