Описание
Используются в электроустановках при стационарной прокладке в осветительных и силовых цепях, а также при подключении электрооборудования, машин, механизмов и станков, внутренних электросистем, включая жилые и общественные здания. Рабочее напряжение — не более 450/750 В переменного тока с частотой до 400 Гц или до 1000 В постоянного тока.
Предназначены для укладки в стальные трубы, короба, на лотки и другие конструкции, а также для сборки электрических цепей, где требуется повышенная гибкость.

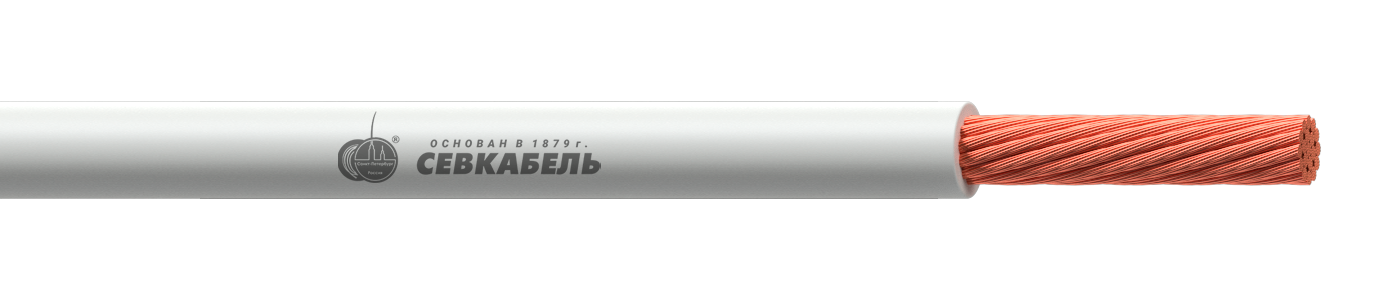

Конструкция
- Токопроводящая жила — многопроволочная медная;
- Изоляция — из безгалогенных полимерных композиций (для исполнения ХЛ к тому же морозостойких).
Технические характеристики
Климатическое исполнение — ХЛ и УХЛ, категории размещения 2-5 по ГОСТ 15150-69.
Токопроводящая жила имеет класс 5 по ГОСТ 22483.
Показать все характеристики
Температурные режимы
- максимальная рабочая температура жилы — +70 °С.
Условия эксплуатации
- температура окружающей среды — от −40 (от −60 для исполнения ХЛ) до +60 °С;
- относительная влажность при +35 °С — до 98%;
- прокладка без предварительного подогрева — не ниже −15 °С (не ниже −25 °С для исполнения ХЛ).
Электрическое сопротивление жил (на 1 км при +20 °С)
- в соответствии с ГОСТ 22483.
Электрическое сопротивление изоляции (на 1 км при +20 °С)
- не менее 5 МОм.
Минимальный радиус изгиба
- не менее 5 наружных диаметров (Dн).
Пожарные характеристики
- не распространяют горение при групповой прокладке по категории D;
- дымообразование при горении и тлении не снижает светопроницаемость в испытательной камере более чем на 40%;
- эквивалентный показатель токсичности продуктов горения кабеля не превышает 40 г/м³;
- количество выделяемых газов, содержащих галогенные кислоты при горении и тлении материалов изоляциии и внутренней оболочки, а также защитного шланга кабелей, в пересчете на HCL не превышает 5 мг/г.
Строительная длина кабелей
- не менее 100 м.
Сроки службы и хранения
- срок службы — 20 лет с даты изготовления, при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
- гарантийный срок эксплуатации — 3 года, но не позднее 6 месяцев с даты изготовления.
