Описание
Используются для подключения к силовому кабелю погружных электродвигателей, которые функционируют в водной среде при номинальном напряжении до 3000 В переменного тока с частотой от 40 до 60 Гц. Рассчитаны на эксплуатацию в стационарном положении в условиях продолжительной работы под давлением.

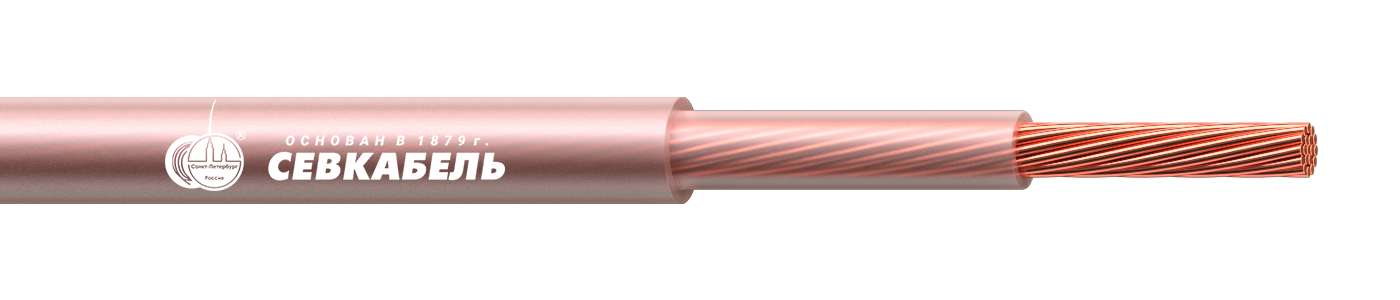

Конструкция
- Жила — девятнадцатипроволочная медная;
- Изоляция — из полиэтилена;
- Оболочка — из композиции полипропилена.
Технические характеристики
Климатическое исполнение — УХЛ, категория размещения 5 по ГОСТ 15150-69.
Электрическое сопротивление жилы (на 1 км длины при +20 °С) соответствует ГОСТ 22483-77.
Показать все характеристики
Электрическое сопротивление изоляции (на 1 км при +20 °С)
- не менее 500 МОм.
Условия эксплуатации
- температура окружающей среды — от −50 до +80 °С;
- прокладка и монтаж без предварительного подогрева — не ниже −10°С.
Минимальный радиус изгиба
- не менее 10 наружных диаметров (Dн).
Дополнительная устойчивость
- выдерживают испытание напряжением 9 000 В переменного тока частотой 50 Гц в течение 1 минуты после пребывания в воде (+25±10) °С ней в течение 3 часов;
- устойчивы к давлению до 14,7 МПа.
Строительная длина кабелей
- кратна (10±0,5)м.
Сроки службы и хранения
- срок службы — 1 год с даты изготовления, при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
- срок хранения — 2 года.
