Описание
Предназначены для стационарной установки электрооборудования, функционирующего при номинальном переменном токе напряжением до 660 В и частотой до 400 Гц, либо при постоянном токе напряжением до 840 В. Используются для работы на подвижных составах железнодорожного транспорта.

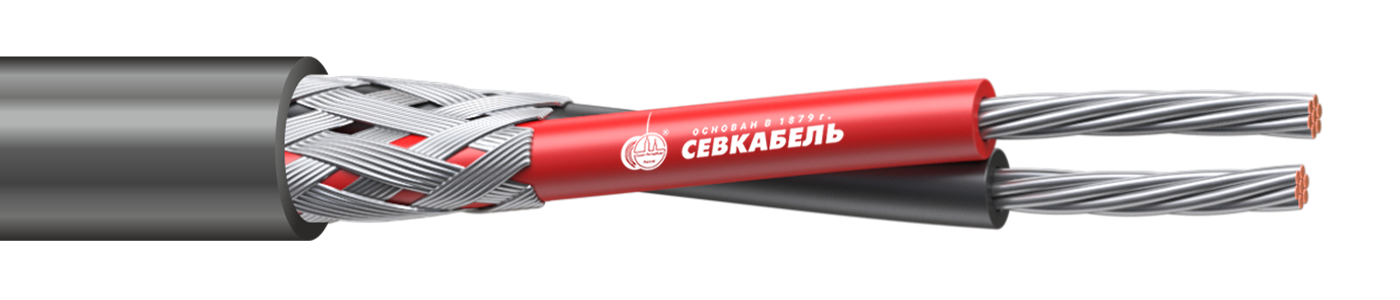

Конструкция
- Токопроводящая жила — многопроволочная медная лужёная;
- Изоляция — из ПВХ пластиката;
- Экран — оплётка из лужёных медных проволок;
- Оболочка — из ПВХ пластиката пониженной пожарной опасности.
Технические характеристики
Климатическое исполнение — УХЛ, категории размещения 2, 3, 4 по ГОСТ 15150.
Токопроводящая жила имеет класс 4 по ГОСТ 22483.
Условия эксплуатации
- температура окружающей среды — от −50 до +70 °С;
- относительная влажность при +35 °С — до 98%.
Показать все характеристики
Испытательное напряжение переменного тока (50 Гц)
- 2000 В.
Электрическое сопротивление жил (на 1 км при +20 °С)
- в соответствии с ГОСТ 22483.
Электрическое сопротивление изоляции (на 1 км при +20 °С)
- не менее 10 МОм.
Дополнительные характеристики
- изоляция токопроводящей жилы не трескается при нагреве до +150 °С;
- легко переносят изгибы во время монтажа;
- не поддерживают горение при групповой прокладке по категории А;
- дымообразование при горении и тлении не снижает светопроницаемость в испытательной камере более чем на 50%;
Строительная длина кабелей
- не менее 50 м.
Сроки службы и хранения
- срок службы — 15 лет при соблюдении совокупности факторов, действующих на изделие при его эксплуатации.
