Описание
Предназначены для функционирования при номинальном переменном напряжении 600 В и 1000 В с частотой до 10000 Гц, а также при постоянном напряжении 840 В и 1400 В соответственно, в электрических цепях устройств, используемых в промышленности общего назначения.

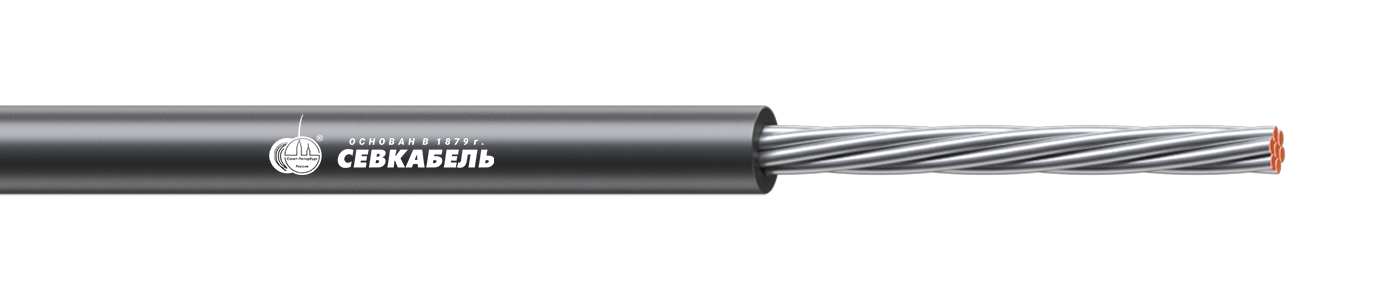

Конструкция
- Токопроводящая жила — многопроволочная медная лужёная;
- Изоляция — из ПВХ пластиката.
Технические характеристики
Выпускаются в разных исполнениях по классу гибкости (НВ-1, НВ-3 и т.д.). Номинальные сечения жилы (мм2) в зависимости от класса гибкости:
- класс 1 — 0,08; 0,12; 0,2; 0,35; 0,5; 0,75; 1,0; 1,5; 2,5;
- класс 3 — 0,75; 1,0; 1,5; 2,5;
- класс 4 — 0,08; 0,12; 0,2; 0,35; 0,5; 0,75; 1,0; 1,5;
- класс 5 — 0,35; 0,5; 0,75.
Климатическое исполнение — УХЛ, категории размещения 2, 3, 4 по ГОСТ 15150.
Показать все характеристики
Условия эксплуатации
- температура окружающей среды — от −50 до +105 °С;
- относительная влажность при +40 °С — до 98%.
Испытательное напряжение переменного тока
- для провода номинального напряжения 660 В — 2000 В;
- для провода номинального напряжения 1000 В — 3000 В.
Электрическое сопротивление жил (на 1 км при +20 °С)
- в соответствии с ГОСТ 22483.
Электрическое сопротивление изоляции (на 1 км при +20 °С)
- в нормальных условиях — 104 МОм;
- при +105 °С — 102 МОм.
Дополнительные характеристики
- устойчивы к вибрационным нагрузкам с ускорением, многократным ударам, воздействию плесневых грибов, бензина и минерального масла;
- не распространяет горение при одиночной прокладке.
Строительная длина кабелей
- не менее 50 м.
Сроки службы и хранения
- срок службы — 15 лет при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
- средний ресурс эксплуатации:
- при +105°С — 1 000 ч;
- при +70°С — 6 000 ч;
- при +50°С — 10 000 ч.
