Описание
Используются для подвижного и неподвижного монтажа внутри электрических приборов, а также для подключения выводных концов электроаппаратуры при напряжении не более 500 В переменного тока с частотой до 1000 Гц либо 750 В постоянного тока.
Допускается применение в аппаратуре, рассчитанной на эксплуатацию в тропическом климате, при условии, что кабели защищены от прямого попадания солнечного света.

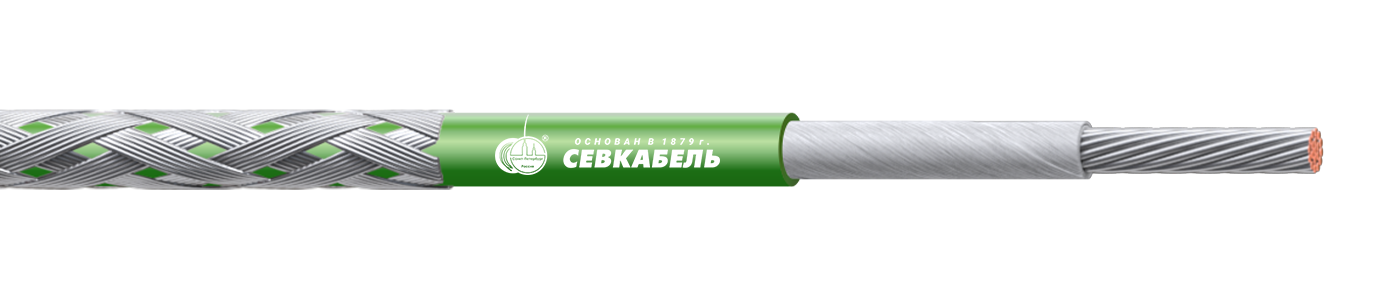

Конструкция
- Токопроводящая жила — многопроволочная медная лужёная;
- Обмотка — из лавсанового волокна (два слоя);
- Изоляция — из радиационносшитого термостабилизированного полиэтилена;
- Экран — оплётка из проволок медных лужёных.
Технические характеристики
Климатическое исполнение — В по ГОСТ В 20.39.404-81.
Условия эксплуатации
- температура окружающей среды — от −60 до +150 °С;
- относительная влажность при +35 °С — до 98%.
Показать все характеристики
Минимальный радиус изгиба
- не менее 1,5 наружных диаметров (Dн).
Испытательное напряжение переменного тока (50 Гц)
- для сеченией 0,08-0,12 мм2 — 1500 В;
- для сеченией 0,20-6,0 мм2 — 2000 В.
Электрическое сопротивление жил (на 1 км при +20 °С)
- соответствует ГОСТ 22483-2012.
Электрическое сопротивление изоляции (на 1 м)
- не менее 1*103 МОм.
Дополнительные характеристики
- выдерживают непродолжительное (до трёх часов) воздействие температуры до +200 °С;
- рассчитаны на 500 циклов двойного изгиба на угол ±90 °, при радиусе изгиба, равном 5 внешним диаметрам;
- устойчивы к вибрациям, ударным и линейным нагрузкам, а также к акустическим шумам, воздействию повышенного и пониженного атмосферного давления, соляного тумана и плесневых грибов.
Строительная длина кабелей
- не менее 50 м.
Сроки службы и хранения
- наработка — до 5 000 ч;
- срок службы и хранения — 15 лет при соблюдении совокупности факторов, действующих на изделие при его хранении и эксплуатации.
