Описание
Предназначены для стационарного соединения электрических приборов, функционирующих при номинальном переменном напряжении до 500 В с частотой до 400 Гц либо при постоянном напряжении до 750 В.

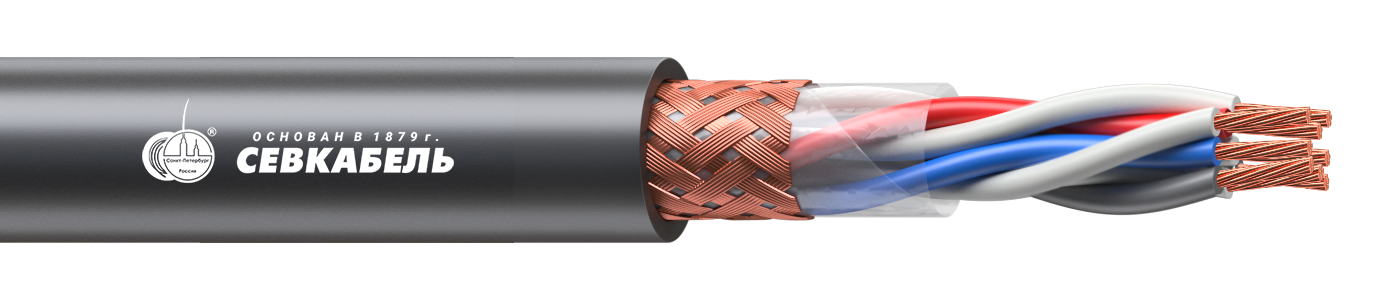

Конструкция
- Токопроводящая жила — многопроволочная медная;
- Изоляция — из ПВХ пластиката;
- Скрутка — общая или парная;
- Обмотка — из полиэтилентерефталатной плёнки;
- Экран — на пару (оплётка из медных лужёных проволок) или общий (оплётка из медных проволок);
- Внешняя оболочка — из ПВХ пластиката пониженной горючести.
Технические характеристики
Класс пожарной опасности: П1б.8.2.5.4 по ГОСТ 31565-2012.
Климатическое исполнение — В, категории размещения 2-5 по ГОСТ 15150-69.
Токопроводящая жила имеет класс гибкости 3 по ГОСТ 22483.
Примеры обозначения:
- с общим экраном: МКЭШВМнг(А) 2×2×0,75;
- с экраном по паре: МКЭШВМнг(А) 2х(2×0,75).
Условия эксплуатации
- температура окружающей среды — от −50 до +50 °С;
- относительная влажность при +35 °С — до 98%;
- прокладка без предварительного подогрева — не ниже −15 °С;
- могут быть проложены:
- внутри зданий, в каналах, тоннелях и грунте (траншеях), а также в местах, где возможно воздействие блуждающих токов;
- в зонах, относящихся к классу В-1а по взрывоопасности, допускается их прокладка при условии, что отсутствует риск механического повреждения;
- на открытом воздухе, при условии, что они защищены от механических повреждений и исключено прямое попадание солнечных лучей.
Показать все характеристики
Электрическое сопротивление жил
- для сечения 0,5 мм2 — не более 45,0 Ом;
- для сечения 0,75 мм2 — не более 30,0 Ом;
- для сечения 1,0 мм2 — не более 25,0 Ом;
- для сечения 1,2 мм2 — не более 17,0 Ом;
- для сечения 1,5 мм2 — не более 14,0 Ом;
- для сечения 2,5 мм2 — не более 10,0 Ом.
Электрическое сопротивление изоляции (на 1 км при +20 °С)
- не менее 5 МОм.
Дополнительные характеристики
- не распространяют горение при одиночной прокладке.
Строительная длина кабелей
- не менее 100 м для исполнения с экранированными парами;
- не менее 250 м для остальных.
Сроки службы и хранения
- срок службы и хранения — 15 лет при соблюдении совокупности факторов, действующих на изделие при его хранении и эксплуатации.
