МКЭШВ

Описание

Предназначены для стационарного соединения электрических приборов, функционирующих при номинальном переменном напряжении до 500 В с частотой до 400 Гц либо при постоянном напряжении до 750 В.

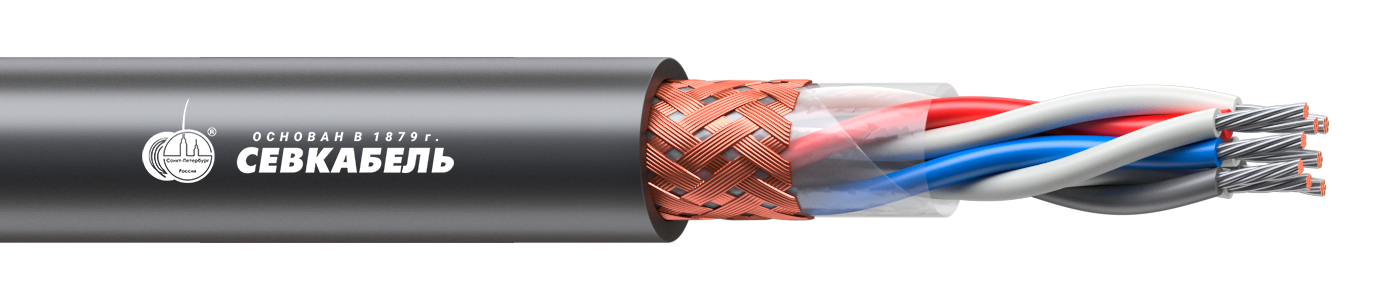

Конструкция

Токопроводящая жила — многопроволочная медная лужёная;
Изоляция — из ПВХ пластиката;
Скрутка — общая или парная;
Обмотка — из полиэтилентерефталатной плёнки;
Экран — на пару (оплётка из медных лужёных проволок) или общий (оплётка из медных проволок);
Внешняя оболочка — из ПВХ пластиката.

Технические характеристики

Класс пожарной опасности: О1.8.2.5.4 по ГОСТ 31565-2012.

Климатическое исполнение — В, категории размещения 2-5 по ГОСТ 15150-69.

Токопроводящая жила имеет класс гибкости 3 по ГОСТ 22483.

Примеры обозначения:

с общим экраном: МКЭШВ 2×2х0,75;
с экраном по паре: МКЭШВ 2х(2×0,75).

Условия эксплуатации

температура окружающей среды — от −50 до +50 °С;
относительная влажность при +35 °С — до 98%;
прокладка без предварительного подогрева — не ниже −15 °С;
могут быть проложены:
- внутри зданий, в каналах, тоннелях и грунте (траншеях), а также в местах, где возможно воздействие блуждающих токов;
- в зонах, относящихся к классу В-1а по взрывоопасности, допускается их прокладка при условии, что отсутствует риск механического повреждения;
- на открытом воздухе, при условии, что они защищены от механических повреждений и исключено прямое попадание солнечных лучей.

Показать все характеристики

Электрическое сопротивление жил

для сечения 0,5 мм² — не более 45,0 Ом;
для сечения 0,75 мм² — не более 30,0 Ом;
для сечения 1,0 мм² — не более 25,0 Ом;
для сечения 1,2 мм² — не более 17,0 Ом;
для сечения 1,5 мм² — не более 14,0 Ом;
для сечения 2,5 мм² — не более 10,0 Ом.

Электрическое сопротивление изоляции (на 1 км при +20 °С)

не менее 5 МОм.

Дополнительные характеристики

не распространяют горение при одиночной прокладке.

Строительная длина кабелей

не менее 100 м для исполнения с экранированными парами;
не менее 250 м для остальных.

Сроки службы и хранения

срок службы и хранения — 15 лет при соблюдении совокупности факторов, действующих на изделие при его хранении и эксплуатации.

Маркоразмеры

1×2×0,5
30×2×1,0
3×2×0,75
3×2×1,0
3×2×1,2
3×2×1,5
3×2×2,5
30×2×0,5
30×2×0,75
30×2×1,2
27×2×1,5
30×2×1,5
37×2×0,5
37×2×0,75
37×2×1,0
37×2×1,2
37×2×1,5
4×(2×0,5)э
3×2×0,5
27×2×1,2
4×(2×1,0)э
20×2×1,0
2×2×1,0
2×2×1,0Л
2×2×1,2
2×2×1,5
2×2×2,5
20×2×0,5
20×2×0,75
20×2×1,2
27×2×1,0
20×2×1,5
1×2×0,75
24×2×0,75
24×2×1,0
24×2×1,2
24×2×1,5
27×2×0,5
27×2×0,75
4×(2×0,75)э
4×(2×1,2)э
2×2×0,5
7×2×1,2
7×(2×0,75)э
7×(2×1,0)э
7×(2×1,2)э
7×(2×1,5)э
7×2×0,5
7×2×0,75
7×2×1,0
7×2×1,5
5×2×2,5
7×2×2,5
8×2×0,5
8×2×0,75
8×2×1,0
8×2×1,2
8×2×1,5
8×2×2,5
7×(2×0,5)э
5×2×1,5
4×(2×1,5)э
48×2×0,75
4×2×0,5
4×2×0,75
4×2×1,0
4×2×1,2
4×2×1,5
4×2×2,5
48×2×0,5
48×2×1,0
5×2×1,2
5×(2×0,5)э
5×(2×0,75)э
5×(2×1,0)э
5×(2×1,2)э
5×(2×1,5)э
5×2×0,5
5×2×0,75
5×2×1,0
2×2×0,75
24×2×0,5
2×(2×1,5)э
14×2×1,0
10×2×1,0
16×2×1,5
16×2×1,2
16×2×0,75
16×2×0,5
10×2×1,2
10×2×1,5
10×2×2,5
14×2×1Л
14×2×1,5
14×2×1,2
14×2×0,75
10×2×0,5
12×2×0,5
14×2×0,5
12×2×0,75
12×2×1,0
14×(2×1,5)э
14×(2×1,2)э
14×(2×1,0)э
14×(2×0,75)э
14×(2×0,5)э
12×2×1,2
12×2×1,5
10×2×0,75
16×2×1,0
10×(2×1,5)э
1×2×1,2
19×2×0,75
1×2×1,0Л
1×2×1,0
19×2×0,5
1×2×2,5
10×(2×0,5)э
19×2×1,0
19×2×1,2
19×2×1,5
2×(2×0,5)э
10×(2×1,0)э
2×(2×1,2)э
10×(2×1,2)э
2×(2×1,0)э
2×(2×0,75)э
10×(2×0,75)э
1×2×1,5
2×0,5
3×0,5
4×0,5
5×0,5
6×0,5
7×0,5
8×0,5
9×0,5
10×0,5
11×0,5
12×0,5
13×0,5
14×0,5
16×0,5
18×0,5
19×0,5
20×0,5
24×0,5
27×0,5
30×0,5
37×0,5
2×0,75
3×0,75
4×0,75
5×0,75
6×0,75
7×0,75
8×0,75
9×0,75
10×0,75
11×0,75
12×0,75
13×0,75
14×0,75
16×0,75
18×0,75
19×0,75
20×0,75
24×0,75
27×0,75
30×0,75
37×0,75
2×1,0
3×1,0
4×1,0
5×1,0
6×1,0
7×1,0
8×1,0
9×1,0
10×1,0
11×1,0
12×1,0
13×1,0
14×1,0
16×1,0
16(2×1,0)э
18×1,0
19×1,0
19(2×1,0)э
20×1,0
20(2×1,0)э
24×1,0
24(2×1,0)э
27×1,0
27(2×1,0)э
30×1,0
37×1,0
2×1,5
3×1,5
4×1,5
5×1,5
6×1,5
7×1,5
8×1,5
9×1,5
10×1,5
11×1,5
12×1,5
13×1,5
14×1,5
16×1,5
18×1,5
19×1,5
20×1,5
24×1,5
27×1,5
30×1,5
37×1,5

Показать все маркоразмеры

Нормативная документация

ТУ 16.К13-027-2001
