Описание
Предназначены для эксплуатации при переменном рабочем напряжении до 380 В (для сечений от 0,08 до 0,14 мм²) и до 1000 В (для сечений от 0,2 до 1,5 мм²) при частоте до 10 000 Гц, а также при постоянном напряжении до 500 В и 1500 В соответственно.

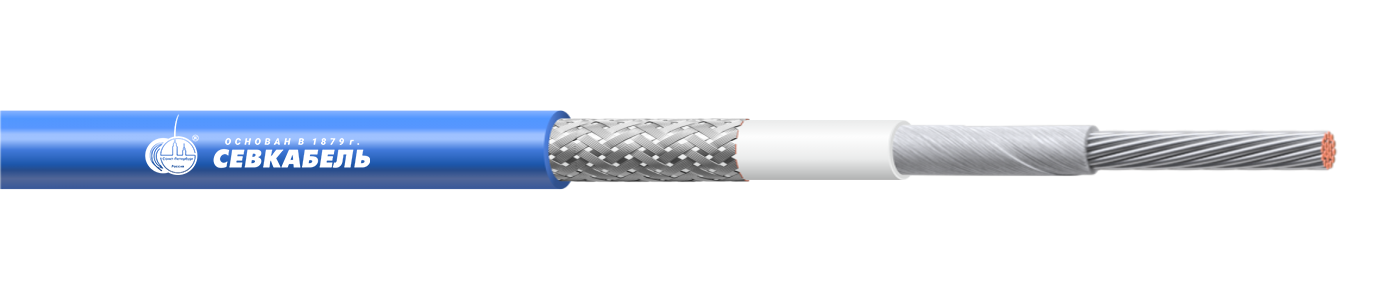

Конструкция
- Токопроводящая жила — многопроволочная медная лужёная;
- Изоляция (два слоя) — из шёлка и ПВХ пластиката;
- Оболочка — из ПВХ пластиката;
- Экран — оплётка из лужёных медных проволок;
- Оболочка — из ПВХ пластиката.
Технические характеристики
Климатическое исполнение — В по ГОСТ 15150-69.
Условия эксплуатации
- температура окружающей среды — от −50 до +70 °С;
- относительная влажность при +35 °С — до 98%.
Показать все характеристики
Электрическое сопротивление жил (на 1 км при +20 °С)
- соответствует ГОСТ 22483-77;
- для сечений до 0,14 мм2 — не более 140 МОм.
Электрическое сопротивление изоляции (на 1 м)
- при нормальных климатических условиях — не менее 1*103 МОм.
Дополнительные характеристики
- стойки к пониженному до 1,33×10-4 Па (1×10-6 мм рт. ст. в течение 24 часов) и повышенному до 295 кПа (3 кгс/см2) давлению;
- выдерживают воздействие плесневых грибов, статической и динамической пыли, соляного тумана, солнечного излучения, атмосферных осадков, бензина, минерального масла и солёной воды;
- устойчивы к вибрациям, ударным и линейным нагрузкам, а также к воздействию акустических шумов;
- не распространяют горение при одиночной прокладке;
- устойчивы к непродолжительному термическому воздействию:
- при +100 °С на протяжении 96 часов;
- при +130 °С в течение 5 минут;
- при +150 °С на протяжении 10 минут (повторное применение не допускается).
Строительная длина кабелей
- не менее 50 м.
Сроки службы и хранения
- срок службы и хранения — 15 лет при соблюдении совокупности факторов, действующих на изделие при его хранении и эксплуатации.
