Описание
Кабель предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках при номинальном переменном напряжении 0,66 и 1 кВ и частоте до 100 Гц, используется для прокладки, во внутренних электроустановках, в электроустановках требующих уплотнения кабелей при вводе, в жилых и общественных зданиях, сооружениях и закрытых кабельных сооружениях с учетом объема горючей нагрузки кабелей и при необходимости защиты электрических цепей от влияния внешних электрических полей.
Для кабелей, предназначенных для эксплуатации в районах с тропическим климатом, к марке добавляют через дефис индекс «Т».

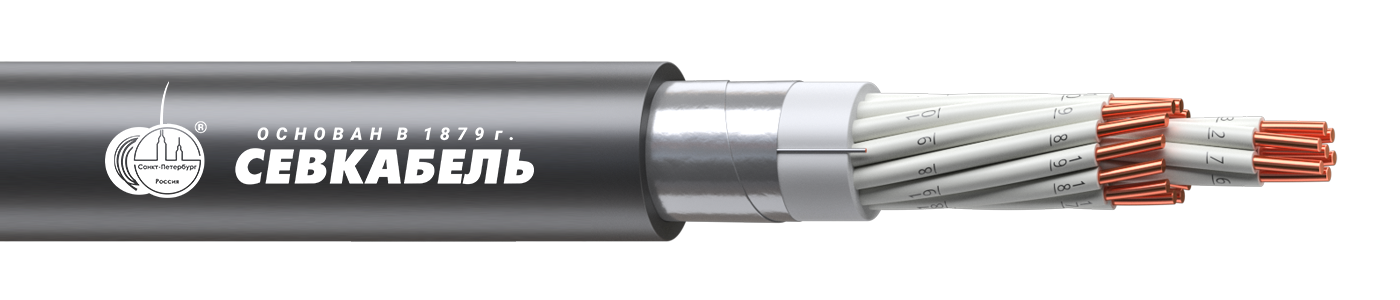

Конструкция
- Токопроводящая жила — медная однопроволочная;
- Изоляция — из ПВХ пластиката с пониженной пожароопасностью;
- Скрутка;
- Разделительный слой и оболочка — из ПВХ пластиката с повышенной холодостойкостью и пониженной пожароопасностью;
- Экран — из медной ленты обмотка или под оболочкой алюминиевая фольга.
Технические характеристики
Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2.
Климатическое исполнение — УХЛ, ХЛ и Т, категории размещения 1-5 согласно ГОСТ 15150-69.
Показать все характеристики
Условия эксплуатации
- температура окружающей среды — от −60 до +50 °С;
- относительная влажность при +35 °С — до 98 %;
- прокладка и монтаж без предварительного подогрева — не ниже −30°С.
Испытательное напряжение
- для 50 Гц — 2,5 кВ.
Минимальный радиус изгиба
- не менее 6 наружных диаметров (Dн).
Пожарные характеристики
- дымообразование при горении и тлении не снижает светопроницаемость в испытательной камере более чем на 50%;
- эквивалентный показатель токсичности продуктов горения кабеля не превышает 40 г/м³;
- количество выделяемых газов, содержащих галогенные кислоты при горении и тлении материалов внутренней и наружной оболочек, а также защитного шланга кабелей, в пересчете на HCL не превышает 140 мг/г.
Дополнительные характеристики
- кабель в исполнении «Т» устойчив к воздействию плесневых грибов.
Строительная длина кабелей
- Не менее 150м.
Сроки службы и хранения
- срок службы — 30 лет с даты изготовления, при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
- гарантийный срок эксплуатации — 3 года, но не позднее 6 месяцев с даты изготовления.
