Описание
Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках при номинальном переменном напряжении 0,66 и 1 кВ и частоте до 100 Гц.
Они используются для кабельных линий питания оборудования систем безопасности АС, а также электропроводок цепей систем пожарной безопасности (включая цепи пожарной сигнализации, питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов).
Допускается их применение во взрывоопасных зонах всех классов, за исключением В1, в операционных отделениях медицинских учреждений, в цепях аварийного электроснабжения и для питания оборудования (токоприёмников), которое должно функционировать в условиях пожара.
Для кабелей, предназначенных для эксплуатации в районах с тропическим климатом, к марке добавляют через дефис индекс «Т».

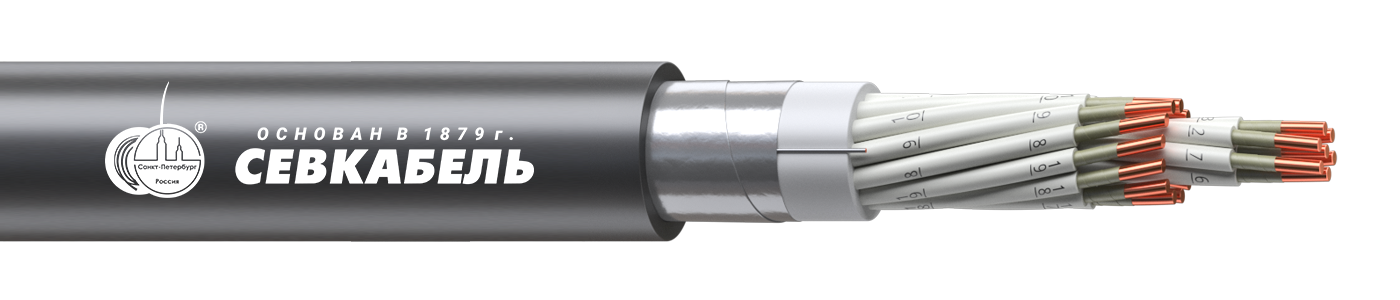

Конструкция
- Токопроводящая жила — медная однопроволочная;
- Термический барьер — из слюдосодержащих лент обмотка;
- Изоляция, разделительный слой и оболочка — из ПВХ пластиката с пониженной пожароопасностью;
- Скрутка;
- Экран — медная фольга или лента в обмотке.
Технические характеристики
Класс пожарной опасности по ГОСТ 31565-2012: П1б.7.2.2.2.
Климатическое исполнение — УХЛ и Т, категории размещения 1-5 согласно ГОСТ 15150-69.
Показать все характеристики
Температурные режимы
- максимальная рабочая температура жилы — +70 °С;
- предельная температура по условию невозгорания при коротком замыкании — до +400 °С.
Условия эксплуатации
- температура окружающей среды — от −50 до +50 °С;
- относительная влажность при +35 °С — до 98 %;
- прокладка и монтаж без предварительного подогрева — не ниже −15°С.
Испытательное напряжение
- для 50 Гц — 2,5 кВ.
Минимальный радиус изгиба
- не менее 6 наружных диаметров (Dн).
Пожарные характеристики
- дымообразование при горении и тлении не снижает светопроницаемость в испытательной камере более чем на 50%;
- эквивалентный показатель токсичности продуктов горения кабеля не превышает 40 г/м³;
- количество выделяемых газов, содержащих галогенные кислоты при горении и тлении материалов внутренней и наружной оболочек, а также защитного шланга кабелей, в пересчете на HCL не превышает 140 мг/г;
- кабель не распространяет горение при групповой прокладке и соответствуют категории А;
- предел огнестойкости кабелей составляет не менее 180 минут.
Дополнительные характеристики
- кабель в исполнении «Т» устойчив к воздействию плесневых грибов.
Строительная длина кабеля определяется и согласовывается при оформлении заказа.
Сроки службы и хранения
- срок службы — 30 лет с даты изготовления, при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
- гарантийный срок эксплуатации — 3 года, но не позднее 6 месяцев с даты изготовления.
