Описание
Плоский кабель предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках при номинальном переменном напряжении 0,66 и 1 кВ и частоте до 100 Гц, и используются для прокладки одиночных кабельных линий в помещениях и кабельных сооружениях без риска механических повреждений во время эксплуатации.
Для кабелей, предназначенных для эксплуатации в районах с тропическим климатом, к марке добавляют через дефис индекс «Т».

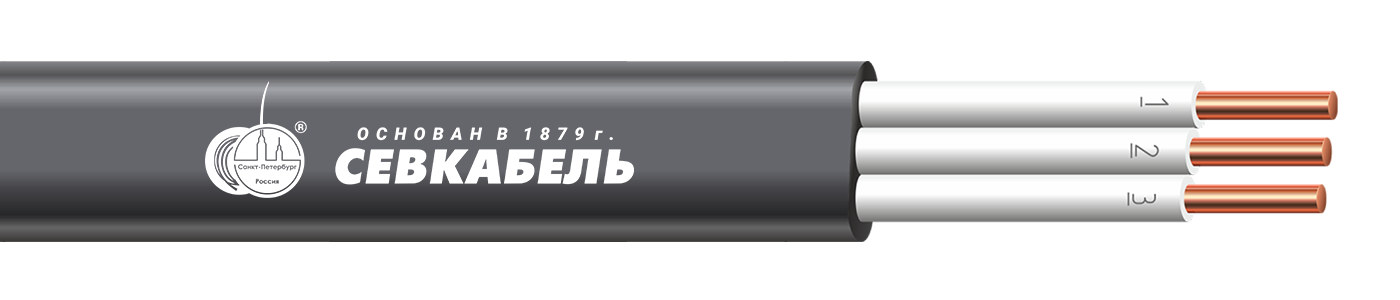

Конструкция
- Токопроводящая жила — медная однопроволочная;
- Изоляция — из ПВХ пластиката;
- Скрутка — жилы параллельно уложены;
- Оболочка — из ПВХ пластиката (для вида «-ХЛ» ПВХ пластикат с повышенной холодостойкостью).
Технические характеристики
Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4.
Климатическое исполнение — УХЛ, ХЛ и Т, категории размещения 1-5 согласно ГОСТ 15150-69.
Показать все характеристики
Условия эксплуатации
- температура окружающей среды — от −50 до +50 °С;
- для холодостойкого исполнения — от −60 до +50 °С;
- относительная влажность при +35 °С — до 98%.
Прокладка и монтаж без предварительного подогрева
- не ниже −30 °С для холодостойкого исполнения;
- не ниже −15 °С для остальных.
Испытательное напряжение
- для 50 Гц — 2,5 кВ.
Минимальный радиус изгиба
- не менее 6 наружных диаметров (Dн).
Дополнительные характеристики
- кабель без специального исполнения не распространяет горение при одиночной прокладке;
- кабель в исполнении «Т» устойчив к воздействию плесневых грибов.
Строительная длина кабелей
- не менее 150м.
Сроки службы и хранения
- срок службы — 30 лет с даты изготовления, при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
- гарантийный срок эксплуатации — 3 года, но не позднее 6 месяцев с даты изготовления.
