Описание
Кабель предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках при номинальном переменном напряжении 0,66 кВ частотой до 100 Гц или при постоянном напряжении 1 кВ, используется для групповой прокладки, с учетом объема горючей нагрузки кабелей: в помещениях, каналах, туннелях и земле (включая траншеи), включая условия агрессивной среды и зоны воздействия блуждающих токов, при отсутствии значительных растягивающих усилий на кабель, а также в системах, которые должны функционировать в условиях пожара.

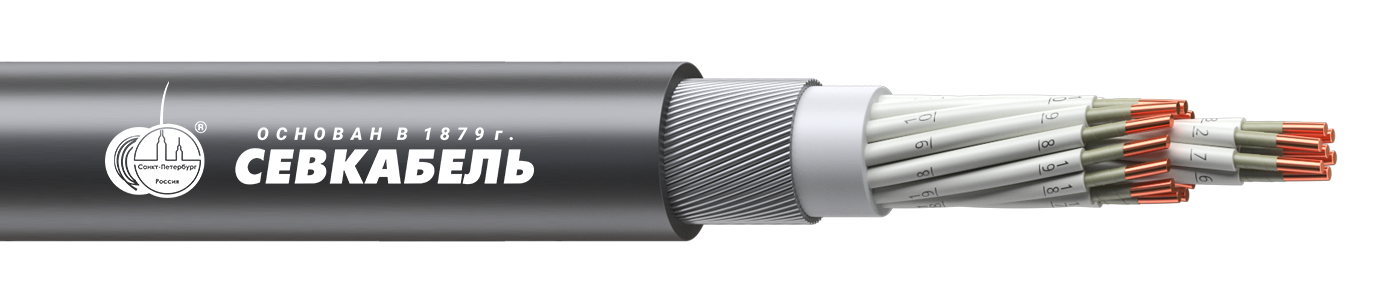

Конструкция
- Токопроводящая жила — медная однопроволочная;
- Термический барьер — из слюдосодержащих лент обмотка;
- Изоляция, разделительный слой и защитный шланг — из ПВХ пластиката с пониженной пожароопасностью;
- Скрутка;
- Броня — из проволок стальных оцинкованных.
Технические характеристики
Класс пожарной опасности по ГОСТ 31565-2012: П1б.7.2.2.2.
Климатическое исполнение — УХЛ и ХЛ, категории размещения 1-5 согласно ГОСТ 15150-69.
Показать все характеристики
Условия эксплуатации
- температура окружающей среды — от −50 до +50 °С;
- относительная влажность при +35 °С — до 98 %;
- прокладка и монтаж без предварительного подогрева — не ниже −15°С.
Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины при температуре +20 °С, соответствует ГОСТ 22483.
Минимальный радиус изгиба
- не менее 10 наружных диаметров (Dн).
Пожарные характеристики
- кабель не распространяет горение в пучках по категории А;
- дымообразование при горении и тлении не снижает светопроницаемость в испытательной камере более чем на 50%;
- количество выделяемых газов, содержащих галогенные кислоты при горении и тлении материалов изоляциии и внутренней оболочки , а также защитного шланга кабелей, в пересчете на HCL не превышает 140 мг/г;
- предел огнестойкости кабелей составляет не менее 180 минут.
Строительная длина кабелей
- Не менее 150м.
Сроки службы и хранения
- срок службы — 30 лет с даты изготовления, при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
- гарантийный срок эксплуатации — 5 лет, но не позднее 6 месяцев с даты изготовления.
