Описание
Кабель с заполнением предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках при номинальном переменном напряжении 0,66 и 1 кВ и частоте до 100 Гц и используются для прокладки, с учетом объема горючей нагрузки кабелей: в помещениях, каналах, туннелях и земле (включая траншеи), в том числе для электроустановок, где необходимо уплотнение кабелей при вводе, в зонах с блуждающими токами с риском механических повреждений во время эксплуатации при условии ,что кабель не должен испытывать значительных растягивающих усилий.
Для кабелей, предназначенных для эксплуатации в районах с тропическим климатом, к марке добавляют через дефис индекс «Т».

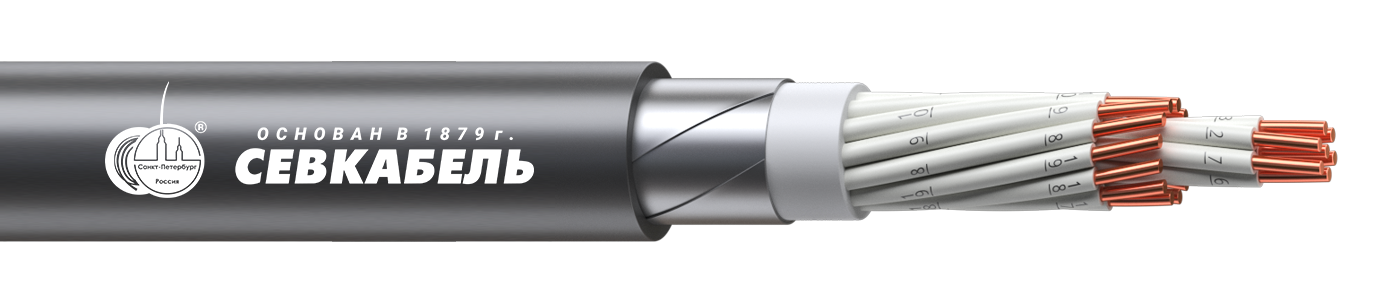

Конструкция
- Токопроводящая жила — медная однопроволочная;
- Изоляция — из ПВХ пластиката с пониженной пожароопасностью;
- Защитный шланг и разделительный слой — из ПВХ пластиката с повышенной холодостойкостью и пониженной пожароопасностью;
- Скрутка;
- Броня — из лент стальных оцинкованных.
Технические характеристики
Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2.
Климатическое исполнение — УХЛ, ХЛ и Т, категории размещения 1-5 согласно ГОСТ 15150-69.
Показать все характеристики
Условия эксплуатации
- температура окружающей среды — от −60 до +50 °С;
- относительная влажность при +35 °С — до 98%;
- прокладка и монтаж без предварительного подогрева — не ниже −30 °С.
Испытательное напряжение
- для 50 Гц — 2,5 кВ.
Минимальный радиус изгиба
- не менее 10 наружных диаметров (Dн).
Пожарные характеристики
- дымообразование при горении и тлении не снижает светопроницаемость в испытательной камере более чем на 50%;
- количество выделяемых газов, содержащих галогенные кислоты при горении и тлении материалов внутренней и наружной оболочек, а также защитного шланга кабелей, в пересчете на HCL не превышает 140 мг/г;
- показатель токсичности продуктов горения полимерных материалов внутренней и наружной оболочек, а также защитного шланга кабелей не превышает 40 г/м³.
Дополнительные характеристики
- кабель в исполнении «Т» устойчив к воздействию плесневых грибов.
Строительная длина кабелей
- не менее 150м.
Сроки службы и хранения
- срок службы — 30 лет с даты изготовления, при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
- гарантийный срок эксплуатации — 3 года, но не позднее 6 месяцев с даты изготовления.
