Описание
Кабель с заполнением предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках при номинальном переменном напряжении 0,66 и 1 кВ и частоте до 100 Гц и используются для прокладки одиночных кабельных линий в помещениях, каналах, туннелях и земле (включая траншеи), в том числе для электроустановок, где необходимо уплотнение кабелей при вводе, в зонах с блуждающими токами или риском механических повреждений во время эксплуатации при условии ,что кабель не должен испытывать значительных растягивающих усилий.

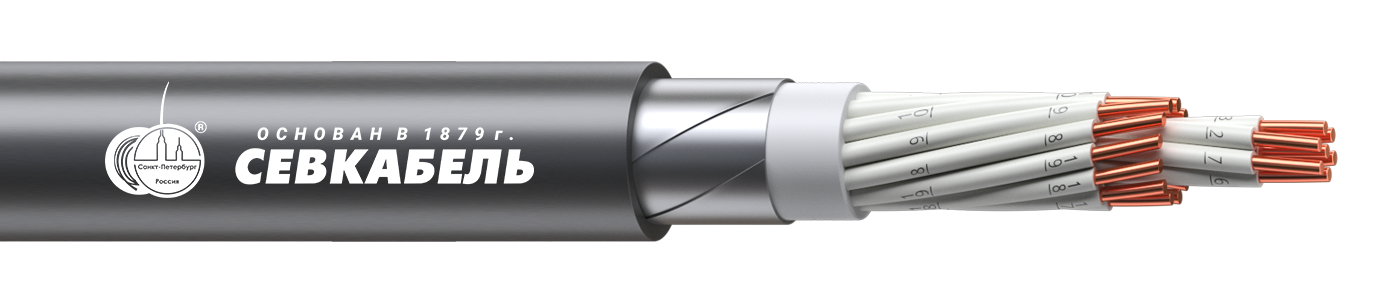

Конструкция
- Токопроводящая жила — медная однопроволочная;
- Изоляция и оболочка — из ПВХ пластиката;
- Заполнение — материал оболочки;
- Скрутка — жилы изолированы, свитые между собой. (У небронированных кабелей жилы свитые и на них наложена лента из полиэтилентерефталатной пленки;
- Броня — из лент стальных оцинкованных;
- Защитный шланг — из ПВХ пластиката с повышенной холодостойкостью.
Технические характеристики
Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4.
Климатическое исполнение — УХЛ, ХЛ и Т, категории размещения 1-5 согласно ГОСТ 15150-69.
Показать все характеристики
Условия эксплуатации
- температура окружающей среды — от −60 до +50 °С;
- относительная влажность при +35 °С — до 98%;
- прокладка и монтаж без предварительного подогрева — не ниже −30 °С.
Испытательное напряжение
- для 50 Гц — 2,5 кВ.
Минимальный радиус изгиба
- не менее 10 наружных диаметров (Dн).
Дополнительные характеристики
- кабели при одиночной прокладке не распространяют горение;
- кабели в исполнении «Т» устойчивы к воздействию плесневых грибов.
Строительная длина кабелей
- не менее 150м.
Сроки службы и хранения
- срок службы — 30 лет с даты изготовления, при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
- гарантийный срок эксплуатации — 3 года, но не позднее 6 месяцев с даты изготовления.
