Описание
Используются для электрических установок, когда требуется стационарная прокладка в осветительных и силовых цепях, а также при монтаже электрооборудования, машин, механизмов и станков, внутренних электрических систем, включая жилые и общественные здания. Номинальное напряжение не должно превышать 300/500 В переменного тока с частотой до 400 Гц.
Используются в осветительных сетях, при монтаже и подключении бытовых приборов, а также для прокладки под штукатуркой, в бетоне, кирпичной кладке, пустотах строительных конструкций, в том числе открытым способом по стенам, потолкам и другим поверхностям, при монтаже электрических цепей.

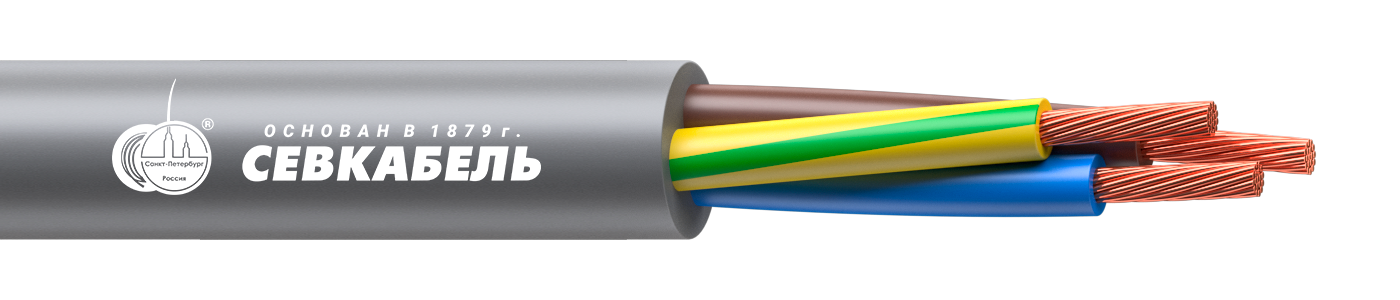

Конструкция
- Токопроводящая жила — медная;
- Изоляция — из ПВХ пластиката пониженной горючести (для исполнения ХЛ к тому же морозостойкого);
- Скрутка — жилы скручены;
- Оболочка — из ПВХ пластиката пониженной горючести (для исполнения ХЛ к тому же морозостойкого).
Технические характеристики
Климатическое исполнение — ХЛ, УХЛ и Т, категории размещения 2-5 по ГОСТ 15150-69.
Токопроводящая жила имеет класс 1 по ГОСТ 22483.
Показать все характеристики
Температурные режимы
- максимальная рабочая температура жилы — +70 °С.
Условия эксплуатации
- температура окружающей среды — от −40 (от −60 для исполнения ХЛ) до +60 °С;
- относительная влажность при +35 °С — до 98%;
- прокладка без предварительного подогрева — не ниже −15 °С.
Электрическое сопротивление жил (на 1 км при +20 °С)
- в соответствии с ГОСТ 22483.
Электрическое сопротивление изоляции (на 1 км при +20 °С)
- не менее 5 МОм.
Минимальный радиус изгиба
- не менее 10 наружных диаметров (Dн).
Пожарные характеристики
- не распространяют горение при групповой прокладке по категории А.
Строительная длина кабелей
- не менее 100 м.
Сроки службы и хранения
- срок службы — 20 лет с даты изготовления, при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
- гарантийный срок эксплуатации — 3 года, но не позднее 6 месяцев с даты изготовления.
