Описание
Используются для стационарной прокладки в цепях управления и мониторинга, которые применяются в стационарных электроустановках и устройствах электронной техники. Рассчитаны на номинальное переменное напряжение 380 В при частоте 50 (60) Гц или на постоянное напряжение 500 В.

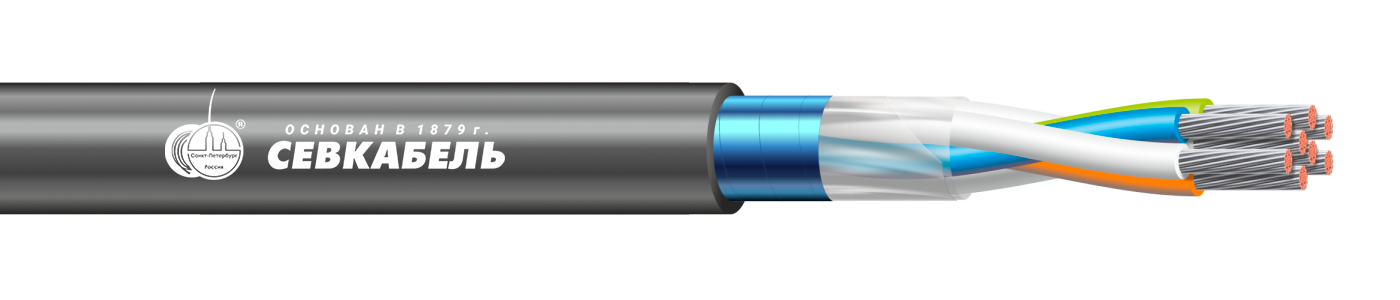

Конструкция
- Токопроводящая жила — многопроволочная медная лужёная;
- Изоляция — из ПВХ пластиката пониженной пожароопасности;
- Скрутка — жилы скручены в пары, пары скручены в сердечник повивной скруткой;
- Обмотка — из полиэтилентерефталатная плёнки;
- Экран — из алюмофлекса;
- Наружная оболочка — из ПВХ пластиката пониженной пожароопасности.
Технические характеристики
Класс пожарной опасности: П1б.8.2.2.2 по ГОСТ 31565-2012.
Климатическое исполнение — ОМ, категория размещения 3 по ГОСТ 15150-69.
Токопроводящая жила имеет класс 4 по ГОСТ 22483.
Показать все характеристики
Температурные режимы
- максимальная рабочая температура жилы — +70 °С.
Условия эксплуатации
- температура окружающей среды — от −40 до +50 °С;
- относительная влажность при +35 °С — до 98%;
- прокладка без предварительного подогрева — не ниже −15 °С.
Электрическое сопротивление рабочей цепи пары (на 1 км при +20 °С)
- не более 84,0 Ом.
Электрическое сопротивление изоляции (на 1 км)
- при +20 °С 0 не менее 50 МОм;
- при +70 °С — не менее 0,05 МОм.
Рабочая ёмкость пары (на 1 км при 800 Гц)
- не более 100 пФ.
Ёмкостная связь (на 100 м при 800 Гц)
- не более 300 пФ.
Минимальный радиус изгиба
- не менее 5 наружных диаметров (Dн) .
Дополнительные характеристики
- испытываются в течение 5 минут под напряжением 2000 В переменного тока с частотой 50 Гц, приложенным между изолированными жилами, а также под напряжением 500 В с той же частотой 50 Гц, которое подаётся между изолированными жилами и экраном;
- не распространяют горение при групповой прокладке;
- допустимое усилие тяжения составляет 50 Н/мм2 суммарного поперечного сечения токоведущих жил;
- в тропическом исполнении стойки к воздействию плесневых грибов.
Строительная длина кабелей
- оговаривается при заказе.
Сроки службы и хранения
- срок службы — 30 лет с даты изготовления, при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
- гарантийный срок эксплуатации — 3 года, но не позднее 6 месяцев с даты изготовления.
