Описание
Применяется для передачи электрических сигналов при напряжении в 400 В на переменном токе с частотой 50 Гц. Производятся для использования на атомных станциях в герметичной зоне, в составе систем класса 3 по классификации НП-001, включая применение в перегрузочных машинах.

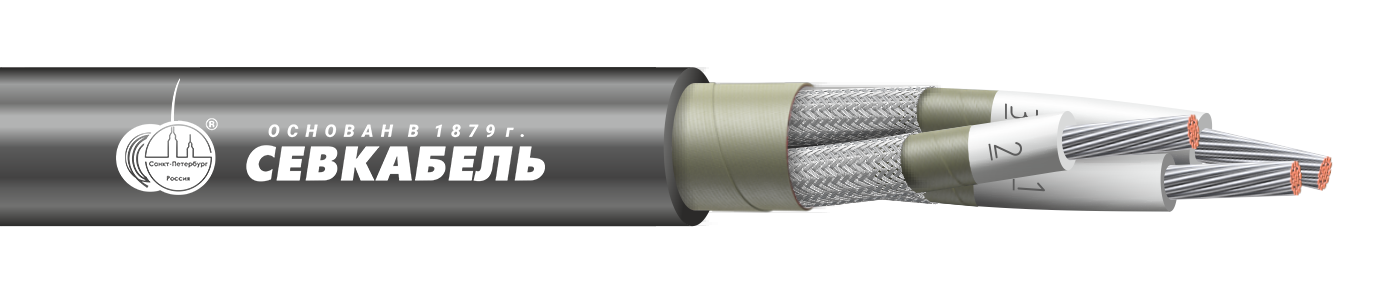

Конструкция
- Токопроводящая жила — многопроволочная из лужёной меди;
- Изоляция — из сшитой безгалогенной полимерной композиции;
- Экран — оплётка из лужёных медных проволок;
- Скрутка;
- Обмотка — из ленты элмикатекс;
- Оболочка — из сшитой безгалогенной полимерной композиции.
Технические характеристики
Класс пожарной опасности: П1б.8.1.2.1 по ГОСТ 31565-2012.
Климатическое исполнение — УХЛ и Т, категория размещения 4 по ГОСТ 15150-69.
Токопроводящая жила имеет класс 5 по ГОСТ 22483.
Показать все характеристики
Условия эксплуатации
- температура окружающей среды — от −40 до +70 °С;
- относительная влажность при +35 °С — до 98%;
- прокладка без предварительного подогрева — не ниже −15 °С.
Электрическое сопротивление жил
- в соответствии с ГОСТ 22483.
Электрическое сопротивление изоляции (на 1 м)
- 1000 МОм.
Дополнительные характеристики
- соответствует 1 категории сейсмостойкости по НП-031;
- в годичном цикле эксплуатации выдерживает не менее 750 циклов перегибов через систему роликов диаметром не менее 26 наружных диаметров кабеля (Dh);
- выдерживает не менее 500 осевых кручений на угол 180° на 1 м длины;
- устойчив к плесневым грибам.
Пожарные характеристики
- дымообразование при горении и тлении не снижает светопроницаемость в испытательной камере более чем на 40%;
- эквивалентный показатель токсичности продуктов горения кабеля не превышает 40 г/м³;
- коррозионная активность продуктов дымо- и газовыделения при горении и тлении изоляции, оболочек и защитного шланга:
- количество галогенных кислот, в пересчете на HCl — не более 5 мг/г;
- проводимость водного раствора — не более 10 мкСм/м;
- pH — не менее 4,3.
Строительная длина кабелей
- не менее 50 м.
Сроки службы и хранения
- срок службы — 20 лет с даты изготовления, при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
- гарантийный срок эксплуатации — 3 года, но не позднее 6 месяцев с даты изготовления.
