Описание
Используются для передачи слаботочных электрических сигналов управления. Работают при переменном напряжении до 250 В и частоте до 1000 Гц, а также при постоянном напряжении до 350 В.

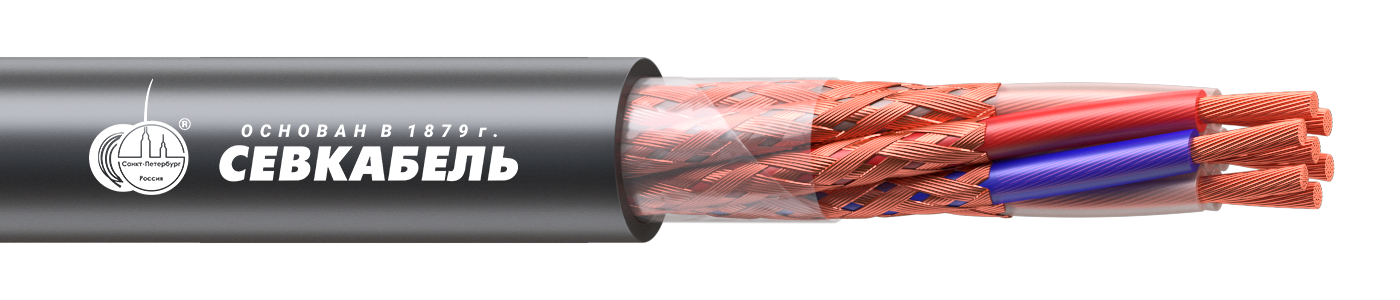

Конструкция
- Токопроводящая жила — многопроволочная медная;
- Изоляция — из полиэтилена;
- Экран на жилу — оплётка из медных проволок;
- Скрутка — концентрическими повивами;
- Обмотка — пленка полиэтилентерефталатная между повивами;
- Оболочка — из поливинилхлоридного пластиката.
Технические характеристики
Климатическое исполнение — УХЛ по ГОСТ 15150-69.
Токопроводящая жила имеет класс 4 по ГОСТ 22483.
Показать все характеристики
Температурные режимы
- максимальная рабочая температура жилы — +70 °С.
Условия эксплуатации
- температура окружающей среды — от −50 до +70 °С;
- относительная влажность при +35 °С — до 98%;
- прокладка без предварительного подогрева — не ниже −30 °С.
Электрическое сопротивление жил
- в соответствии с ГОСТ 22483-12.
Минимальный радиус изгиба
- не менее 5 наружных диаметров (Dн).
Дополнительная устойчивость
- к воздействию гармонической вибрации, звуковому шуму, однократным механическим ударам, многократным механическим ударам, линейному ускорению, а также повышенному и пониженному атмосферному давлению (5,3·10⁴ Па);
- к конденсирующимся атмосферным осадкам (роса и иней), солевым (морским) туманам, а также к пыли, в том числе динамической;
- к многократным операциям по перемотке (не более 100 циклов перемотки при радиусе изгиба 5 Dh).
Строительная длина кабелей
- не менее 200 м.
Сроки службы и хранения
- гарантийная наработка:
- при +70 °С — 10 000 ч;
- при +60 °С — 33 000 ч;
- при +40 °С — 100 000 ч;
- гарантийный срок эксплуатации — 15 лет.
