Описание
Применяются для стационарного монтажа схем управления и мониторинга, функционирующих при номинальном напряжении до 250 В (включительно) для переменного тока с частотой до 1000 Гц либо до 350 В (включительно) для постоянного тока, а также для использования за пределами герметичной зоны атомных станций (АС). Рассчитаны на эксплуатацию в кабельных каналах и помещениях, в том числе при применении в системах атомных станций класса 2, установленного нормативом НП-001.
Пригодны для прокладки как поодиночке, так и группами (с учётом объёма горючей загрузки кабелей) во внутренних электрических сетях, а также внутри зданий, помещений, строений и закрытых кабельных объектов, включая жилые и общественные постройки..

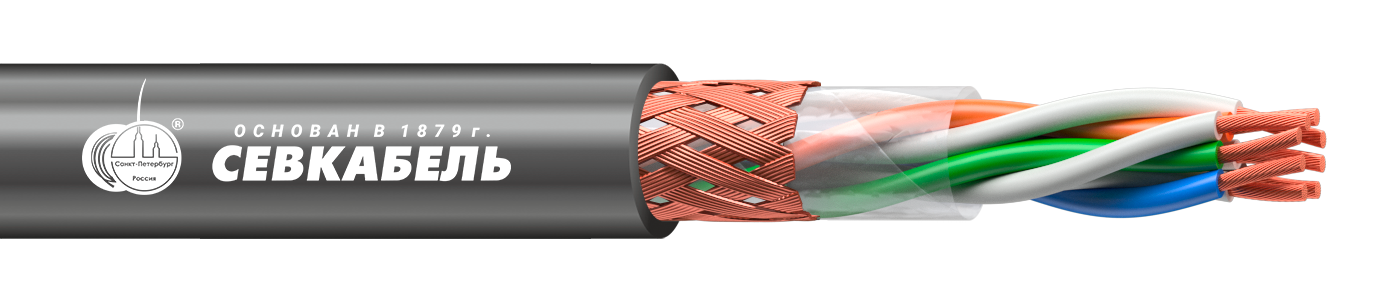

Конструкция
- Токопроводящая жила – многопроволочная медная;
- Изоляция — безгалогенная полимерная композиция;
- Скрутка — жилы скручены в пары, а пары скручены повивной скруткой в сердечник;
- Обмотка — из полиэтилентерефталатной пленки;
- Экран — оплётка из проволок медных;
- Оболочка — из поливинилхлоридного пластиката пониженной горючести.
Технические характеристики
Класс пожарной опасности: П1б.8.2.2.2 по ГОСТ 31565-2012.
Климатическое исполнение — УХЛ и Т, категория размещения 5 по ГОСТ 15150-69.
Токопроводящая жила имеет класс 5 по ГОСТ 22483.
Показать все характеристики
Условия эксплуатации
- температура окружающей среды — от −50 до +60 °С;
- относительная влажность при +35 °С — до 98%;
- прокладка без предварительного подогрева — не ниже −15 °С.
Электрическое сопротивление изоляции (на 1 км при +20 °С)
- не менее 100 МОм.
Рабочая ёмкость пары (на 1 км при 1000 Гц)
- не более 100 пФ.
Ёмкостная связь (на 100 м при 1000 Гц)
- не более 200 пФ.
Минимальный радиус изгиба
- не менее 6 наружных диаметров (Dн).
Дополнительные характеристики
- выдерживают 1 минуту воздействия переменным напряжением 1,5 кВ номинальной частотой 50 Гц;
- стойки к многократным перемоткам, выдерживают 100 циклов изгиба радиусом 6 Dн;
- устойчивы к плесневым грибам.
Пожарные характеристики
- не распространяет горение при групповой прокладке по категории А;
- дымообразование при горении и тлении не снижает светопроницаемость в испытательной камере более чем на 40%;
- эквивалентный показатель токсичности продуктов горения кабеля не превышает 40 г/м³.
Строительная длина кабелей
- не менее 100 м.
Сроки службы и хранения
- срок службы — 30 лет с даты изготовления, при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
- гарантийный срок эксплуатации — 3 года;
- гарантийный срок хранения — 24 месяца со дня отгрузки.
