Описание
Применяются для передачи слаботочных электрических сигналов управления в цепях управления, контроля и сигнализации, предназначенных для стационарного монтажа. Функционируют при номинальном напряжении до 250 В включительно при переменном токе частотой до 1000 Гц или до 350 В включительно при постоянном токе.
Используются для одиночной или групповой прокладки с учётом объёма горючей нагрузки. Применяются во внутренних электроустановках, включая жилые и общественные здания, а также в помещениях, сооружениях и закрытых кабельных сооружениях. Кроме того, подходят для цепей питания систем управления противопожарной защитой, которые должны сохранять работоспособность при пожаре, и для других электроприёмников, обязанных функционировать в условиях возгорания.

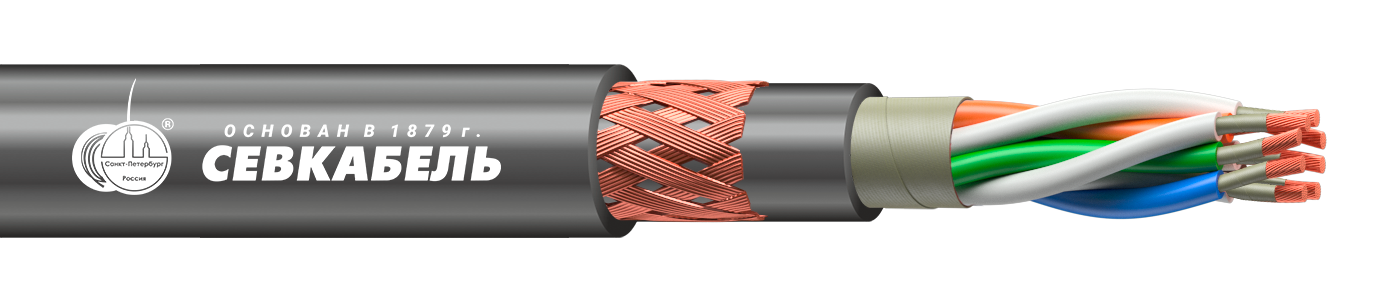

Конструкция
- Токопроводящая жила – многопроволочная медная;
- Термический барьер — обмотка из огнестойкой ленты;
- Изоляция – из самозатухающего полиэтилена;
- Скрутка – скрутка изолированных жил или пар жил кабелей в сердечник;
- Обмотка — из огнестойкой ленты;
- Разделительный слой — из безгалогенной полимерной композиции;
- Экран – оплётка проволоками медными;
- Оболочка — из безгалогенной полимерной композиции.
Технические характеристики
Класс пожарной опасности: П1б.7.1.2.1 по ГОСТ 31565-2012.
Климатическое исполнение — В и ХЛ, категории размещения 2-5 по ГОСТ 15150-69.
Токопроводящая жила имеет класс 4 по ГОСТ 22483.
Показать все характеристики
Условия эксплуатации
- температура окружающей среды — от −50 до +50 °С;
- относительная влажность при +35 °С — до 98%;
- прокладка без предварительного подогрева — не ниже −15 °С.
Электрическое сопротивление изоляции (на 1 км при +20 °С)
- 50,0 МОм.
Рабочая ёмкость (на 1 м при 1000 Гц)
- не более 100 пФ.
Минимальный радиус изгиба
- не менее 6 наружных диаметров (Dн).
Дополнительные характеристики
- выдерживают многократные операциии по перемотке (не более 100 циклов перемотки при радиусе изгиба 5 Dh).
- устойчивы к плесневым грибам.
Пожарные характеристики
- дымообразование при горении и тлении не снижает светопроницаемость в испытательной камере более чем на 40%;
- огнестойкость — не менее 180 мин.
Строительная длина кабелей
- не менее 100 м.
Сроки службы и хранения
- срок службы — 30 лет с даты изготовления, при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
- гарантийный срок эксплуатации — 3 года, но не позднее 6 месяцев с даты изготовления.
