Описание
Используются для передачи маломощных электрических управляющих сигналов в контурах управления, мониторинга и сигнализации при стационарном монтаже. Функционируют при номинальном напряжении до 250 В (включительно) для переменного тока с частотой до 1000 Гц или до 350 В (включительно) для постоянного тока.
Рассчитаны как на одиночную, так и на групповую прокладку с учётом объёма их горючей нагрузки. Их можно размещать в открытых кабельных сооружениях (например, на эстакадах или в галереях), относящихся к наружным электроустановкам.

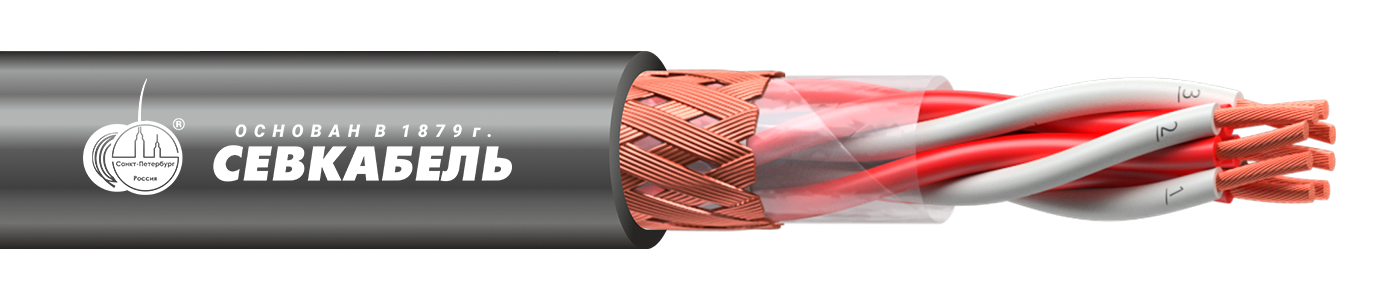

Конструкция
- Токопроводящая жила — многопроволочная медная;
- Изоляция — из полиэтилена высокой плотности;
- Скрутка — скрутка в сердечник изолированных жил или пар жил;
- Обмотка — из полиэтилентерефталатной ленты;
- Экран — оплётка проволоками медными;
- Оболочка — из ПВХ пластиката пониженной горючести (для исполнения ХЛ к тому же морозостойкого).
Технические характеристики
Класс пожарной опасности: П1б.8.2.5.4 по ГОСТ 31565-2012.
Климатическое исполнение — В и ХЛ, категории размещения 2-5 по ГОСТ 15150-69.
Токопроводящая жила имеет класс 4 по ГОСТ 22483.
Жилы пронумерованы, что позволяет лекго различать их при монтаже.
Показать все характеристики
Условия эксплуатации
- температура окружающей среды — от −50 (от −60 для исполнения ХЛ) до +50 °С;
- относительная влажность при +35 °С — до 98%;
- прокладка без предварительного подогрева — не ниже −15 °С (-20 °С для исполнения ХЛ).
Электрическое сопротивление изоляции (на 1 км при +20 °С)
- 100,0 МОм.
Рабочая ёмкость (на 1 м при 1000 Гц)
- не более 100 пФ.
Минимальный радиус изгиба
- не менее 6 наружных диаметров (Dн).
Дополнительные характеристики
- выдерживают многократные операциии по перемотке (не более 100 циклов перемотки при радиусе изгиба 5 Dh).
- устойчивы к плесневым грибам.
Строительная длина кабелей
- не менее 100 м.
Сроки службы и хранения
- срок службы — 30 лет с даты изготовления, при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
- гарантийный срок эксплуатации — 3 года, но не позднее 6 месяцев с даты изготовления.
