Описание
Предназначены для передачи и распределения электрической энергии и электрических сигналов в стационарных установках при номинальном переменном напряжении 380 В частотой до 100 Гц или при постоянном напряжении 500 В соответственно. Используется для общепромышленного применения и на атомных станциях (АС) вне гермозоны в системах АС класса 2 по классификации НП-001-2015.

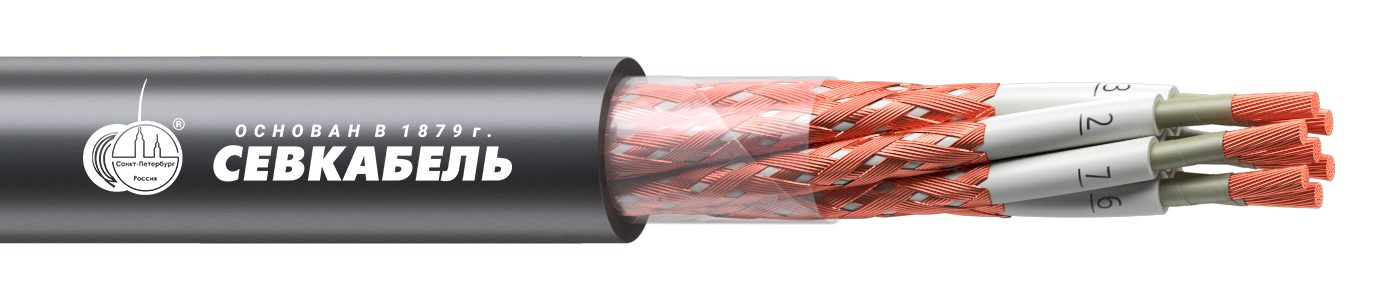

Конструкция
- Токопроводящая жила — многопроволочная медная;
- Термический барьер — лента слюдосодержащая;
- Изоляция — из ПВХ пластиката пониженной пожароопасности;
- Экран — оплётка медными проволоками;
- Скрутка — жилы скручены в сердечник;
- Оболочка — из ПВХ пластиката пониженной пожароопасности;
- Наружная оболочка — из ПВХ пластиката пониженной пожароопасности.
Технические характеристики
Класс пожарной опасности: П1б.7.2.2.2 по ГОСТ 31565-2012.
Климатическое исполнение — УХЛ и Т, категории размещения 1-5 по ГОСТ 15150-69.
Токопроводящая жила имеет класс 4 по ГОСТ 22483.
Жилы пронумерованы, что позволяет лекго различать их при монтаже.
Показать все характеристики
Температурные режимы
- максимальная рабочая температура жилы — +70 °С;
- предельная температура по условию невозгорания при коротком замыкании — до +400 °С.
Условия эксплуатации
- температура окружающей среды — от −50 до +60 °С;
- относительная влажность при +35 °С — до 98%;
- прокладка без предварительного подогрева — не ниже −15 °С.
Электрическое сопротивление изоляции (на 1 км при +20 °С)
- не менее 10 МОм.
Минимальный радиус изгиба
- не менее 6 наружных диаметров (Dн).
Дополнительные характеристики
- устойчивы к плесневым грибам в тропическом исполнении.
Пожарные характеристики
- не распространяет горение при групповой прокладке;
- дымообразование при горении и тлении не снижает светопроницаемость в испытательной камере более чем на 50%;
- эквивалентный показатель токсичности продуктов горения кабеля не превышает 40 г/м³;
- огнестойкость — не менее 180 мин.
Строительная длина кабелей
- оговаривается при заказе.
Сроки службы и хранения
- срок службы — 30 лет с даты изготовления, при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
- гарантийный срок эксплуатации — 3 года, но не позднее 6 месяцев с даты изготовления.
