Описание
Применяются для стационарного монтажа в цепях управления и сигнализации, функционирующих при переменном напряжении до 380 В с частотой 50 Гц или постоянном напряжении до 500 В.

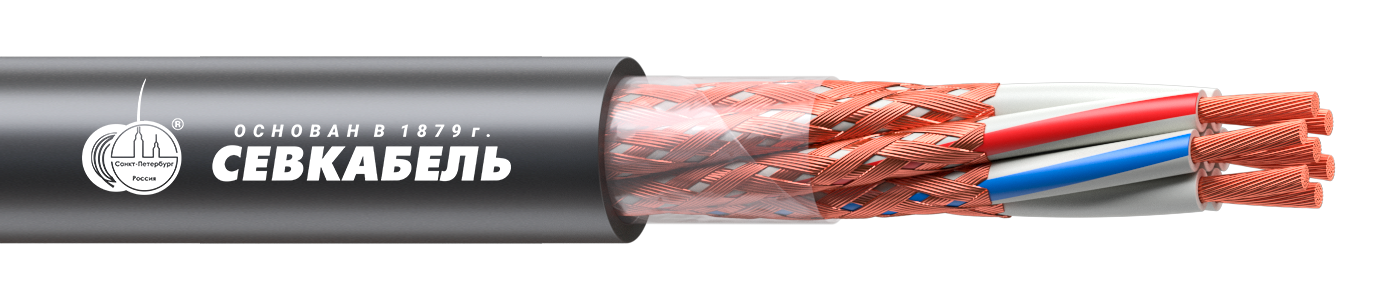

Конструкция
- Токопроводящая жила — многопроволочная медная;
- Изоляция — из поливинилхлоридного пластиката;
- Экран — оплётка медными проволоками;
- Скрутка — концентрическими повивами, поверх скрутки наложена лента из полиамидной, лавсановой или поливинилхлоридной пленки;
- Оболочка — из поливинилхлоридного пластиката.
Технические характеристики
Класс пожарной опасности: О1.8.2.5.4 по ГОСТ 31565-2012.
Климатическое исполнение — УХЛ и Т, категории размещения 3 и 4 по ГОСТ 15150-69.
Токопроводящая жила имеет класс 4 по ГОСТ 22483.
Показать все характеристики
Температурные режимы
- максимальная рабочая температура жилы — +70 °С.
Условия эксплуатации
- температура окружающей среды — от −50 до +60 °С;
- относительная влажность при +40 °С — до 98%;
- прокладка без предварительного подогрева — не ниже −15 °С.
Электрическое сопротивление изоляции (на 1 км при +20 °С)
- не менее 10 МОм.
Минимальный радиус изгиба
- не менее 6 наружных диаметров (Dн).
Дополнительные характеристики
- устойчивы к изгибам при монтаже;
- в климатическом исполнении «Т» устойчивы к плесневым грибам.
Строительная длина кабелей
- не менее 100 м.
Сроки службы и хранения
- срок службы — 20 лет с даты изготовления, при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
- гарантийный срок эксплуатации — 3 года, но не позднее 6 месяцев с даты изготовления.
