КУГЭППнг(А)-HF

Описание

Применяются для передачи электрических сигналов и распределения электроэнергии в цепях управления, сигнализации, связи, а также для соединений между приборами. Работают при номинальном переменном напряжении 380 и 1000 В с частотой до 200 кГц или при постоянном напряжении 750 и 1500 В в зависимости от назначения.

Производятся для использования в промышленности общего назначения и на атомных станциях. Эксплуатируются за пределами гермозоны, относясь к классам 2 и 3 по классификации НП-001. Также применяются в цепях систем управления при прокладке в кабельных сооружениях и помещениях.

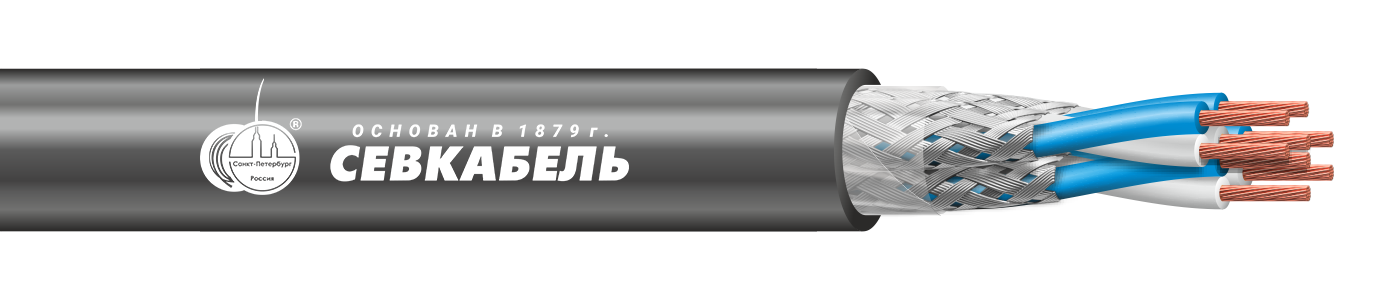

Конструкция

  1. Токопроводящая жила — многопроволочная медная;
  2. Изоляция — из безгалогенной полимерной композиции;
  3. Экран (по жиле или паре) — оплётка из лужённой медной проволоки;
  4. Скрутка — в сердечник, парная или общая;
  5. Обмотка — из полиэтилентерефталатной ленты;
  6. Оболочка — из безгалогенной полимерной композиции.

Технические характеристики

Класс пожарной опасности: П1б.8.1.2.1 по ГОСТ 31565-2012.

Климатическое исполнение — УХЛ и Т, категория размещения 5 по ГОСТ 15150-69.

Токопроводящая жила имеет класс 4 по ГОСТ 22483.

Показать все характеристики

Условия эксплуатации

  • температура окружающей среды — от −50 до +50 °С;
  • относительная влажность при +35 °С — до 98%;
  • прокладка без предварительного подогрева — не ниже −15 °С.

Электрическое сопротивление жил (на 1 км при +20 °С)

  • для однопроволочных жил в зависимости от сечения:
    • 0,5 мм — не более 96 Ом;
    • 0,6 мм — не более 66,6 Ом;
    • 0,8 мм — не более 37,8 Ом;
    • 1,13 мм — не более 18,9 Ом;
    • 1,38 мм — не более 12,7 Ом.
  • для многопроволочных жил — в соответствии с ГОСТ 22483-2012.

Электрическое сопротивление изоляции (на 1 км)

  • 0,1 МОм при +70 °С;
  • 100 МОм при +20 °С.

Ёмкостная связь (на 100 м при 1000 Гц)

  • не более 200 пФ.

Минимальный радиус изгиба

  • не менее 6 наружных диаметров (Dн).

Дополнительные характеристики

  • устойчивы к плесневым грибам в тропическом исполнении.

Пожарные характеристики

  • кабель не распространяет горение при групповой прокладке, жилы не распространяют горение при одиночной прокладке;
  • дымообразование при горении и тлении не снижает светопроницаемость в испытательной камере более чем на 40%.

Строительная длина кабелей

  • оговаривается при заказе.

Сроки службы и хранения

  • срок службы — 40 лет с даты изготовления, при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
  • гарантийный срок эксплуатации — 3 года, но не позднее 6 месяцев с даты изготовления.

Маркоразмеры

380 В

  • 8×2×2,5
  • 24×2×0,5
  • 37×2×0,35
  • 30×2×1,5
  • 30×2×1,0
  • 30×2×0,75
  • 30×2×0,5
  • 30×2×0,35
  • 24×2×1,5
  • 24×2×1,0
  • 24×2×0,75
  • 20×2×2,5
  • 37×2×0,75
  • 20×2×1,5
  • 20×2×1,0
  • 20×2×0,75
  • 20×2×0,5
  • 20×2×0,35
  • 2×2×2,5
  • 2×2×1,5
  • 2×2×1,0
  • 2×2×0,75
  • 37×2×0,5
  • 37×2×1,0
  • 2×2×0,35
  • 6×2×0,5
  • 8×2×1,5
  • 8×2×1,0
  • 8×2×0,75
  • 8×2×0,5
  • 8×2×0,35
  • 6×2×2,5
  • 6×2×1,5
  • 6×2×1,0
  • 6×2×0,75
  • 6×2×0,35
  • 4×2×0,35
  • 52×2×1,0
  • 52×2×0,75
  • 52×2×0,5
  • 52×2×0,35
  • 4×2×2,5
  • 4×2×1,5
  • 4×2×1,0
  • 4×2×0,75
  • 4×2×0,5
  • 2×2×0,5
  • 24×2×0,35
  • 16×2×0,75
  • 16×2×1,5
  • 14×2×0,5
  • 14×2×0,75
  • 14×2×1,0
  • 14×2×1,5
  • 14×2×2,5
  • 16×2×0,35
  • 16×2×0,5
  • 10×2×0,75
  • 16×2×1,0
  • 16×2×2,5
  • 10×2×0,5
  • 10×2×0,35
  • 10×2×1,0
  • 1×2×2,5
  • 1×2×1,5
  • 1×2×1,0
  • 10×2×1,5
  • 1×2×0,75
  • 1×2×0,5
  • 10×2×2,5
  • 1×2×0,35
  • 14×2×0,35
  • 1×0,35
  • 2×0,35
  • 3×0,35
  • 4×0,35
  • 7×0,35
  • 10×0,35
  • 12×0,35
  • 14×0,35
  • 19×0,35
  • 24×0,35
  • 27×0,35
  • 30×0,35
  • 37×0,35
  • 52×0,35
  • 1×0,5
  • 2×0,5
  • 3×0,5
  • 4×0,5
  • 7×0,5
  • 10×0,5
  • 12×0,5
  • 14×0,5
  • 19×0,5
  • 24×0,5
  • 27×0,5
  • 30×0,5
  • 37×0,5
  • 52×0,5
  • 1×0,75
  • 2×0,75
  • 3×0,75
  • 4×0,75
  • 7×0,75
  • 10×0,75
  • 12×0,75
  • 14×0,75
  • 19×0,75
  • 24×0,75
  • 27×0,75
  • 30×0,75
  • 37×0,75
  • 52×0,75
  • 1×1,0
  • 2×1,0
  • 3×1,0
  • 4×1,0
  • 7×1,0
  • 10×1,0
  • 12×1,0
  • 14×1,0
  • 19×1,0
  • 24×1,0
  • 27×1,0
  • 30×1,0
  • 37×1,0
  • 52×1,0
  • 1×1,5
  • 2×1,5
  • 3×1,5
  • 4×1,5
  • 7×1,5
  • 10×1,5
  • 12×1,5
  • 14×1,5
  • 19×1,5
  • 24×1,5
  • 27×1,5
  • 30×1,5
  • 37×1,5
  • 52×1,5
  • 1×2,5
  • 2×2,5
  • 3×2,5
  • 4×2,5
  • 7×2,5
  • 10×2,5
  • 12×2,5
  • 14×2,5
  • 19×2,5
  • 24×2,5
  • 27×2,5
  • 30×2,5
  • 37×2,5
  • 52×2,5

1000 В

  • 1×0,35
  • 2×0,35
  • 3×0,35
  • 4×0,35
  • 7×0,35
  • 10×0,35
  • 12×0,35
  • 14×0,35
  • 19×0,35
  • 24×0,35
  • 27×0,35
  • 30×0,35
  • 37×0,35
  • 52×0,35
  • 1×0,5
  • 2×0,5
  • 3×0,5
  • 4×0,5
  • 7×0,5
  • 10×0,5
  • 12×0,5
  • 14×0,5
  • 19×0,5
  • 24×0,5
  • 27×0,5
  • 30×0,5
  • 37×0,5
  • 52×0,5
  • 1×0,75
  • 2×0,75
  • 3×0,75
  • 4×0,75
  • 7×0,75
  • 10×0,75
  • 12×0,75
  • 14×0,75
  • 19×0,75
  • 24×0,75
  • 27×0,75
  • 30×0,75
  • 37×0,75
  • 52×0,75
  • 1×1,0
  • 2×1,0
  • 3×1,0
  • 4×1,0
  • 7×1,0
  • 10×1,0
  • 12×1,0
  • 14×1,0
  • 19×1,0
  • 24×1,0
  • 27×1,0
  • 30×1,0
  • 37×1,0
  • 52×1,0
  • 1×1,5
  • 2×1,5
  • 3×1,5
  • 4×1,5
  • 7×1,5
  • 10×1,5
  • 12×1,5
  • 14×1,5
  • 19×1,5
  • 24×1,5
  • 27×1,5
  • 30×1,5
  • 37×1,5
  • 52×1,5
  • 1×2,5
  • 2×2,5
  • 3×2,5
  • 4×2,5
  • 7×2,5
  • 10×2,5
  • 12×2,5
  • 14×2,5
  • 19×2,5
  • 24×2,5
  • 27×2,5
  • 30×2,5
  • 37×2,5
  • 52×2,5

Нормативная документация

  • ТУ 16.К71-338-2004
