Описание
Используются для подвижного и фиксированного монтажа внутри приборов для электрических устройств, а также для подключения выводных концов электроаппаратуры при напряжении до 500 В переменного тока с частотой до 1000 Гц либо до 750 В постоянного тока. Применяются в промышленности общего назначения, а также на атомных станциях (АС) в пределах гермозоны, в системах АС 2 и 3 классов согласно классификации НП-001.

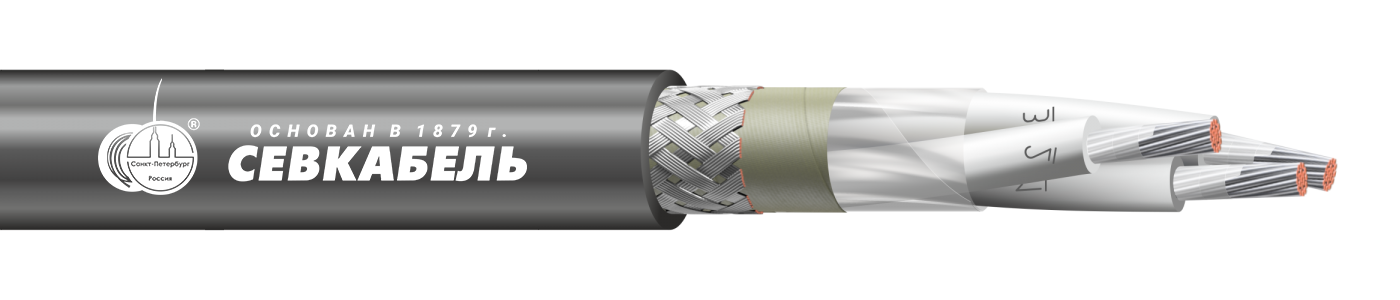

Конструкция
- Токопроводящая жила — многопроволочная медная лужёная;
- Обмотка по жиле — из двух слоёв стекловолокна;
- Изоляция — из безгалогенной полимерной композиции;
- Скрутка — в сердечник (допускается обмотка полиэтилентерефталатными лентами);
- Обмотка — из слюдосодержащей ленты (допускается также дополнительная обмотка полиэтилентерефталатной лентой);
- Экран — оплётка из лужёных медных проволок;
- Оболочка — из безгалогенной полимерной композиции.
Технические характеристики
Класс пожарной опасности: П1б.8.1.2.1 по ГОСТ 31565-2012.
Индекс «LOCA» после маркировки обозначает стойкость кабелей к условиям аварии с потерей теплоносителя (Loss of Coolant Accident).
Климатическое исполнение — УХЛ и Т, категории размещения 1 и 5 по ГОСТ 15150-69.
Токопроводящая жила имеет классы 4 или 5 по ГОСТ 22483.
Показать все характеристики
Условия эксплуатации
- температура окружающей среды — от −50 до +150 °С;
- относительная влажность при +35 °С — до 98%;
- прокладка без предварительного подогрева — не ниже −20 °С.
Электрическое сопротивление жил (на 1 км при +20 °С)
- в соответствии с ГОСТ 22483.
Электрическое сопротивление изоляции (на 1 м)
- не менее 1*103 МОм.
Минимальный радиус изгиба
- не менее 4 наружных диаметров (Dн).
Дополнительные характеристики
- способны функционировать при сейсмической активности до 9 баллов по шкале MSK-64 на высоте монтажа не более 60 метров от исходной отметки;
- огнестойкие кабели относятся к I категории сейсмостойкости, а неогнестойкие — ко II категории сейсмостойкости в соответствии с НП-031.
Пожарные характеристики
- не распространяют горение при групповой прокладке по категории A;
- дымообразование при горении и тлении не снижает светопроницаемость в испытательной камере более чем на 40%;
- эквивалентный показатель токсичности продуктов горения кабеля не превышает 40 г/м³;
- количество выделяемых газов, содержащих галогенные кислоты при горении и тлении материалов изоляциии и внутренней оболочки, а также защитного шланга кабелей, в пересчете на HCL не превышает 5 мг/г.
Строительная длина кабелей
- оговаривается при заказе.
Сроки службы и хранения
- срок службы — 40 лет с даты изготовления, при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
- гарантийный срок эксплуатации — 3 года, но не позднее 6 месяцев с даты изготовления.
