КПвОппБП-120

Описание

Применяются в составе погружных электронасосных агрегатов. Их задача — передавать электрическую энергию к двигателям нефтедобывающих установок. Рассчитаны на номинальное переменное напряжение в 3,3 кВ, 4,0 кВ или 5,0 кВ при частоте тока, не превышающей 200 Гц.

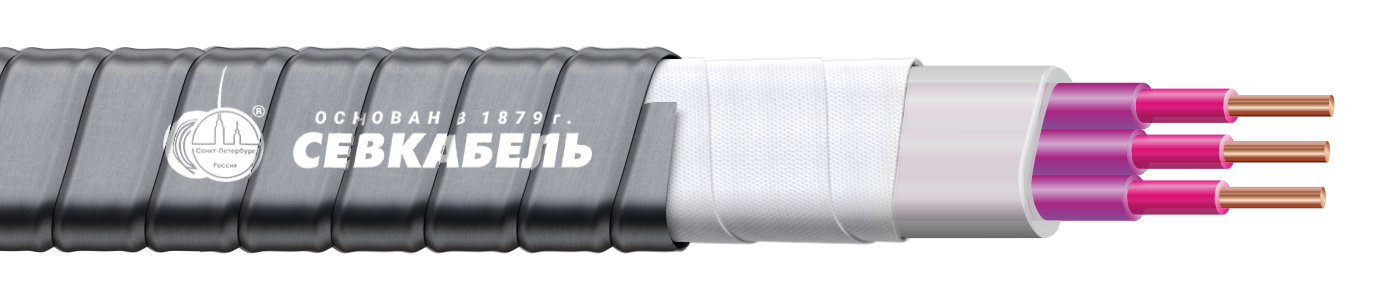

Конструкция

Токопроводящая жила — медная;
Изоляция (2 слоя) — из плотного радиационно-модифицированного полиэтилена;
Оболочка — из сополимера пропилена;
Подушка — из нетканого материала;
Броня — оцинкованная лента стальная.

Технические характеристики

Климатическое исполнение — УХЛ, категории размещения 1-5 по ГОСТ 15150-69.

Температурные режимы

в статическом состоянии сохраняет устойчивость к перепадам температур в диапазоне от −60 °С до продолжительно допустимого нагрева жил до +120 °С;

Показать все характеристики

Условия эксплуатации

допускается выполнять перемотку кабеля, а также производить спуско-подъемные операции с ним при температуре окружающей среды не ниже —40 °С;
спуск кабеля в скважину и его извлечение следует выполнять равномерно, без рывков, при скорости, не превышающей 0,25 м/с;
при движении через участки скважины, где искривление превышает 1,5° на каждые 10 метров, а также на местах перехода на трубы меньшего диаметра, скорость спуска и подъёма не должна превышать 0,1 м/с;
при монтаже кабеля на насосно-компрессорные трубы и в процессе их свинчивания запрещено оборачивать кабель вокруг труб, а также скручивать кабель вокруг собственной оси.

Электрическое сопротивление жил (на 1 км при +20 °С)

не менее 2500 МОм.

Минимальный радиус изгиба

для сечений 10-16 мм² — не менее 300 мм;
для сечений 21,15 мм² — не менее 360 мм;
для сечений 25 мм² — не менее 380 мм;
для сечений 35 мм² — не менее 420 мм.

Дополнительные характеристики

способны выдерживать сдавливающее усилие величиной как минимум 158 кН;
изолированные токопроводящие жилы обладают продольной герметичностью при разнице давления жидкости в 0,02 МПа на каждый метр длины;
проходят испытание указанным постоянным напряжением, которое прикладывается на протяжении минимум 5 минут, ток утечки изоляции, приведённый к длине 1 километра и температуре +20 °С, не превышает 1*10-5 А:
- 18,0 кВ для кабеля на 3,3 кВ;
- 21,4 кВ для кабеля на 4,0 кВ;
- 24,0 кВ для кабеля на 5,0 кВ.

Строительная длина кабелей

оговаривается при заказе.

Сроки службы и хранения

срок службы — 5,5 лет при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
гарантийный срок эксплуатации — 2 года с момента ввода в эксплуатацию;
гарантийный срок хранения — 1 год с даты отгрузки.
