Описание
Применяются в составе установок погружных электронасосов, предназначены для передачи электрической энергии к электродвигателям, используемым в нефтедобывающих установках. Рассчитаны на номинальное переменное напряжение 3,3 кВ и 4,0 кВ при частоте до 200 Гц.

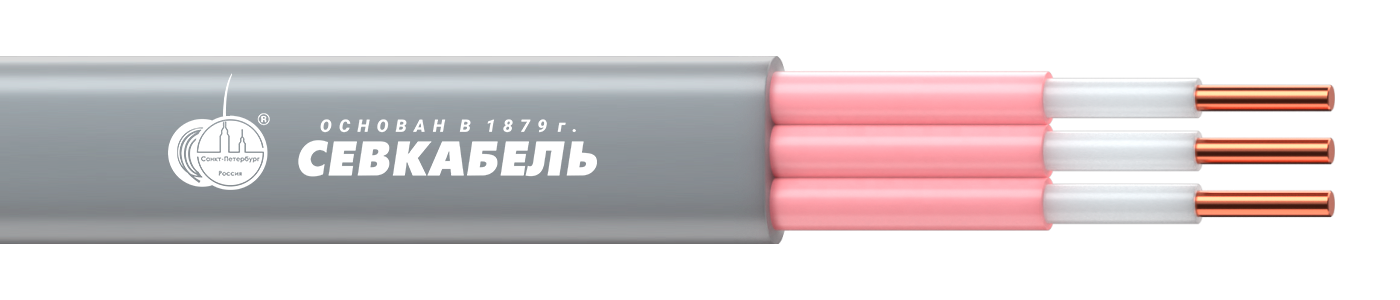

Конструкция
- Токопроводящая жила — медная;
- Изоляция (2 слоя) — из радиационно-модифицированного полиэтилена высокой плотности;
- Оболочка — из полиолефиновой композиции.
Технические характеристики
Климатическое исполнение — УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
Температурные режимы
- в статическом состоянии сохраняет устойчивость к перепадам температур в диапазоне от −60 °С до продолжительно допустимого нагрева жил до +120 °С;
Показать все характеристики
Условия эксплуатации
- допускается выполнять перемотку кабеля, а также производить спуско-подъемные операции с ним при температуре окружающей среды не ниже —40 °С;
- спуск кабеля в скважину и его извлечение следует выполнять равномерно, без рывков, при скорости, не превышающей 0,25 м/с;
- при движении через участки скважины, где искривление превышает 1,5° на каждые 10 метров, а также на местах перехода на трубы меньшего диаметра, скорость спуска и подъёма не должна превышать 0,1 м/с;
- при монтаже кабеля на насосно-компрессорные трубы и в процессе их свинчивания запрещено оборачивать кабель вокруг труб, а также скручивать кабель вокруг собственной оси.
Электрическое сопротивление жил (на 1 км при +20 °С)
- не менее 2500 МОм.
Минимальный радиус изгиба
- не менее 15 наружных диаметров (Dн).
Дополнительные характеристики
- способны выдерживать сдавливающее усилие величиной как минимум 158 кН;
- изолированные токопроводящие жилы обладают продольной герметичностью при разнице давления жидкости в 0,02 МПа на каждый метр длины.
Строительная длина кабелей
- оговаривается при заказе.
Сроки службы и хранения
- срок службы — 5,5 лет при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
- гарантийный срок хранения и использования кабелей определён нормами ГОСТ Р 51777-2001 и составляет 18 месяцев с момента начала эксплуатации, однако не может превышать 24 месяцев с даты отгрузки покупателю.
