Описание
Используются для передачи электроэнергии к погружным двигателям, применяемым в установках добычи нефти, водоподъёма и перекачки жидкостей из шахт, резервуаров и водоёмов. Рассчитаны на номинальное переменное напряжение 3,3 кВ, 4,0 кВ и 5,0 кВ при частоте до 70 Гц.

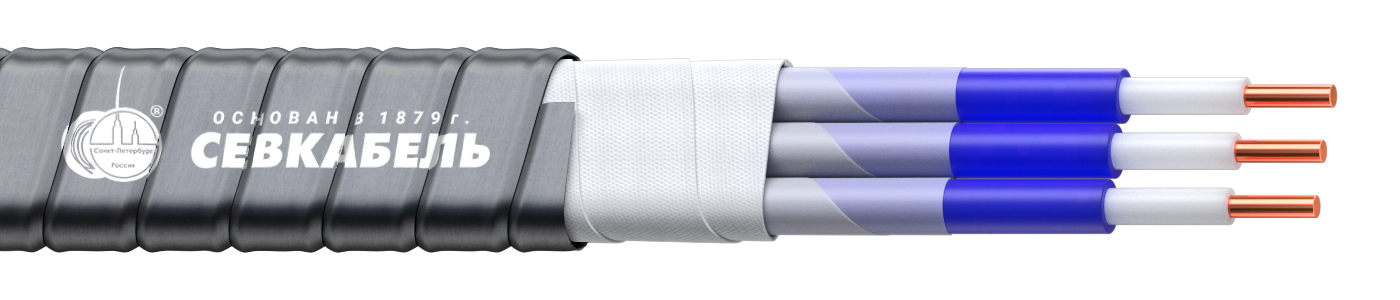

Конструкция
- Токопроводящая жила — медная;
- Изоляция (2 слоя) — из сополимера пропилена;
- Обмотка — из фторопластовой ленты;
- Подушка — из нетканого материала;
- Броня — оцинкованная или коррозионностойкая стальная лента.
Технические характеристики
Климатическое исполнение — УХЛ, категории размещения 1-5 по ГОСТ 15150-69.
Для кабелей, рассчитанных на номинальные напряжения 4,0 и 5,0 кВ, к их обозначению через дефис добавляются цифры 4 или 5 — в зависимости от класса напряжения.
Выпускаются с несколькими вариантами защитной брони: «Б» — оцинкованная стальная лента, «Бк» либо «Бнк» — лента, изготовленная из нержавеющей стали, устойчивой к коррозии и «Блк» — стальная лента, имеющая антикоррозийное латунное покрытие.
Показать все характеристики
Температурные режимы
- в статическом состоянии сохраняет устойчивость к перепадам температур в диапазоне от −60 °С до продолжительно допустимого нагрева жил до +140 °С;
Условия эксплуатации
- допускается выполнять перемотку кабеля, а также производить спуско-подъемные операции с ним при температуре окружающей среды не ниже —40 °С;
- спуск кабеля в скважину и его извлечение следует выполнять равномерно, без рывков, при скорости, не превышающей 0,25 м/с;
- при движении через участки скважины, где искривление превышает 1,5° на каждые 10 метров, а также на местах перехода на трубы меньшего диаметра, скорость спуска и подъёма не должна превышать 0,1 м/с;
- при монтаже кабеля на насосно-компрессорные трубы и в процессе их свинчивания запрещено оборачивать кабель вокруг труб, а также скручивать кабель вокруг собственной оси.
Электрическое сопротивление жил (на 1 км при +20 °С)
- не менее 2500 МОм.
Испытательное напряжение
- не более 12 кВ при проверке в условиях скважины.
Минимальный радиус изгиба
- для сечений 10-16 мм2 — не менее 300 мм;
- для сечений 21,15 мм2 — не менее 360 мм;
- для сечений 25 мм2 — не менее 380 мм;
- для сечений 35 мм2 — не менее 420 мм.
Дополнительные характеристики
- способны выдерживать сдавливающее усилие величиной как минимум 158 кН;
- изолированные токопроводящие жилы обладают продольной герметичностью при разнице давления жидкости в 0,02 МПа на каждый метр длины;
- проходят испытание постоянным напряжением 18 кВ, которое прикладывается на протяжении минимум 5 минут. При этом ток утечки изоляции, приведённый к длине 1 километра и температуре +20 °С, не превышает 1*10-5 А.
Строительная длина кабелей
- оговаривается при заказе.
Сроки службы и хранения
- срок службы — 5,5 лет при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
- гарантийный срок эксплуатации — 2 года с момента ввода в эксплуатацию;
- гарантийный срок хранения — 1 год с даты отгрузки.
