Описание
Кабели измерительного типа, обладающие стойкостью к тепловому и радиационному воздействию, не поддерживающие горение и не содержащие галогенов, включая огнестойкие модификации. Применяются для передачи сигналов низкого уровня, в частности, в системах сбора данных и линиях связи, используемых в сборках внутриреакторных детекторов (СВРД) и системах термоконтроля, включая гермозону атомных станций. Данные кабели рассчитаны на эксплуатацию в системах АС, относящихся к классам 2 и 3 согласно классификации НП-001.
КПЭТИнг(В)-HF-LOCA может быть выполнен с парами жил из хромеля и копеля (ХК), хромеля и алюмеля (ХА), а также с парами, состоящими из медных жил.

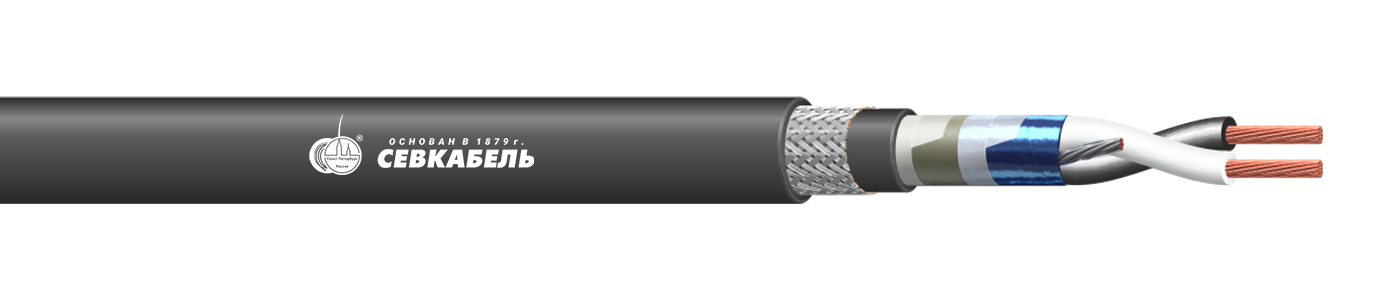

Конструкция
- Токопроводящая жила — однопроволочная из медной проволоки диаметром 0,5 мм и 0,7 мм; однопроволочная из хромеля, копеля, алюмеля диаметром 0,7мм и соответствует ГОСТ 1791, ГОСТ 1790; многопроволочная из медной проволоки номинальным сечением 0,35 кв.мм и соответствует классу 4 по ГОСТ 22483.
- Изоляция — терморадиационная полимерная композиция, не содержащая галогенов;
- Скрутка — изолированные и прошедшие технологическую операцию сшивания жилы скручены в пары.
- Контактный проводник — медные луженые оловом проволоки;
- Экран по паре — обмотка лентой алюмофлекс;
- Обмотка — полимерной лентой;
- Скрутка — в сердечник.
Технические характеристики
Класс пожарной опасности по ГОСТ 31565-2012: П2.8.1.2.1.
Климатическое исполнение УХЛ и Т по ГОСТ 15150-69.
Показать все характеристики
Электрическое сопротивление жил (на 1 км при +20 °С)
- для меди — ГОСТ 22483;
- для хромеля, копеля, алюмеля — ГОСТ 1790 и 1791.
Электрическое сопротивление изоляции, не менее
- между жилой и экраном пары — 1,0×10⁵ МОм;
- между экранами разных пар, а также между экраном любой из пар и общим экраном — 1,0 МОм.
Электрическая ёмкость между каждой из жил и экраном на 1м
- не больше 170 пФ.
Условия эксплуатации
- температура окружающей среды — от −40 до +60 °С;
- относительная влажность при +35 °С — до 98 %;
- прокладка и монтаж без предварительного подогрева — не ниже −15°С.
Минимальный радиус изгиба
- не менее 5 наружных диаметров (Dн).
Пожарные характеристики
- не распространяют горение при групповой прокладке по категории В;
- дымообразование горения и тления снижает светопроницаемость в испытательной камере не белее чем на 40%.
Дополнительные характеристики
- устойчивы к изгибам при монтаже;
- по стандарту НП-031 относятся ко второй категории сейсмостойкости;
- маркировка с индексом «LOCA» указывает на то, что изделия выдерживают условия аварии с потерей теплоносителя (Loss Of Coolant Accident);
- кабели в климатическом исполнении «Т» не подвержены воздействию плесневых грибов.
Строительная длина кабелей
- не менее 140 метров.
Сроки службы и хранения
- срок службы — 30 лет с даты изготовления, при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
- гарантийный срок эксплуатации — 3 года.
