КПЭТИнг(В)-FRHF-LOCA

Описание

Специализированные кабели, разработанные с учетом повышенной устойчивости к тепловому и радиационному воздействию, обладающие свойством самозатухания пламени и не выделяющие галогены, включая варианты с огнестойкостью, находят применение как в отечественной экономике, так и для внешнеторговых поставок. Они успешно используются для передачи слаботочных сигналов, в том числе в составе комплексов для сбора данных и коммуникационных магистралей, соединяющих элементы реакторных детекторных сборок (СВРД) и системы термомониторинга, охватывая зоны герметизации атомных станций. Эти кабели оптимизированы для эксплуатации в системах АС, относящихся ко 2-му и 3-му классам согласно стандарту НП-001.

Модель КПЭТИнг(В)-FRHF-LOCA представляет собой измерительный кабель, характеризующийся терморадиационной стойкостью. Он не поддерживает горение, не содержит галогеносодержащих соединений и обладает огнестойкостью. В его конструкции предусмотрены пары проводников из хромеля и копеля (ХК), а также хромеля и алюмеля (ХА), или же пары из медных проводников.

Конструкция

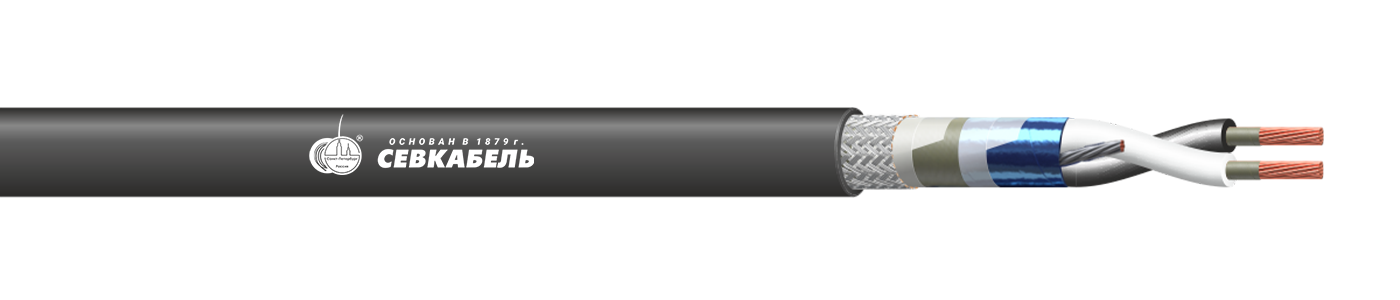

  1. Токопроводящая жила — однопроволочная из хромеля, копеля, алюмеля либо медной проволоки диаметром 0,7 мм и соответствует ГОСТ 1791, ГОСТ 1790; многопроволочная из медной проволоки номинальным сечением 0,35 кв.мм для однопарного, двухпарного, семипарного и двенадцатипарного кабеля и номинальным сечением 0,35 и 0,5 кв.мм — для двенадцати- и четырнадцатипарного кабеля, отвечая классу 4 по ГОСТ 22483.
  2. Термический барьер — обмотка из слюдосодержащей ленты;
  3. Изоляция — терморадиационная полимерная композиция, не содержащая галогенов;
  4. Скрутка — изолированные и подвергнутые технологической операции сшивания жилы скручены в пары.
  5. Контактный проводник — медные луженые оловом проволоки;
  6. Экран по паре — обмотка лентой алюмофлекс;
  7. Обмотка — полимерной лентой;
  8. Скрутка — в сердечник;
  9. Обмотка поверх пары в однопарном кабеле и скрученного сердечника в многопарном кабеле — слюдосодержащей лентой;
  10. Экран поверх обмотки из полимерной ленты — оплетка из медных луженых оловом проволок;
  11. Защитная оболочка — полимерная композиция без галогенов пониженной горючести.

Технические характеристики

Класс пожарной опасности по ГОСТ 31565-2012: П2.7.1.2.1.

Климатическое исполнение УХЛ и Т по ГОСТ 15150-69.

Показать все характеристики

Электрическое сопротивление жил (на 1 км при +20 °С)

  • для меди — ГОСТ 22483;
  • для хромеля, копеля, алюмеля — ГОСТ 1790 и 1791.

Электрическое сопротивление изоляции, не менее

  • между жилой и экраном пары — 1,0×10⁵ МОм;
  • между экранами разных пар, а также между экраном любой из пар и общим экраном — 1,0 МОм.

Электрическая ёмкость между каждой из жил и экраном на 1м

  • не больше 170 пФ.

Условия эксплуатации

  • температура окружающей среды — от −40 до +60 °С;
  • относительная влажность при +35 °С — до 98 %;
  • прокладка и монтаж без предварительного подогрева — не ниже −15°С.

Минимальный радиус изгиба

  • не менее 5 наружных диаметров (Dн).

Пожарные характеристики

  • не распространяют горение при групповой прокладке по категории В;
  • дымообразование горения и тления снижает светопроницаемость в испытательной камере не белее чем на 40%;
  • огнестойкость не менее 30 мин.

Дополнительные характеристики

  • устойчивы к изгибам при монтаже;
  • по стандарту НП-031 относятся к первой категории сейсмостойкости;
  • маркировка с индексом «LOCA» указывает на то, что изделия выдерживают условия аварии с потерей теплоносителя (Loss Of Coolant Accident);
  • кабели в климатическом исполнении «Т» не подвержены воздействию плесневых грибов.

Строительная длина кабелей

  • не менее 140 метров.

Сроки службы и хранения

  • срок службы — 30 лет с даты изготовления, при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
  • гарантийный срок эксплуатации — 3 года.

Маркоразмеры

  • 1×2×0,35
  • 14×2×0,7
  • 7×2×0,7 ХА
  • 7×2×0,7
  • 7×2×0,35
  • 2×2×0,7 ХК
  • 2×2×0,7 ХА
  • 2×2×0,7
  • 2×2×0,35
  • 14×2×0,7 ХК
  • 14×2×0,7 ХА
  • 14×2×0,35
  • 1×2×0,7
  • 13×2×0,35+1×2×0,5
  • 12×2×0,7+2×2×0,7 ХК
  • 12×2×0,7 ХК
  • 12×2×0,7 ХА
  • 12×2×0,7
  • 12×2×0,35
  • 11×2×0,35+1×2×0,5
  • 1×2×0,7 ХК
  • 1×2×0,7 ХА
  • 7×2×0,7 ХК

Нормативная документация

  • ТУ 16.К71-307-2001
