Описание
Применяются для передачи электрических сигналов и распределения электроэнергии в цепях управления, сигнализации, связи, а также для соединений между приборами. Работают при номинальном переменном напряжении 250 В с частотой до 200 кГц или при постоянном напряжении 350 В в зависимости от назначения.
Производятся для использования в промышленности общего назначения и на атомных станциях. Эксплуатируются за пределами гермозоны, относясь к классам 2 и 3 по классификации НП-001. Также применяются в цепях систем сигнализации при прокладке в кабельных сооружениях и помещениях.

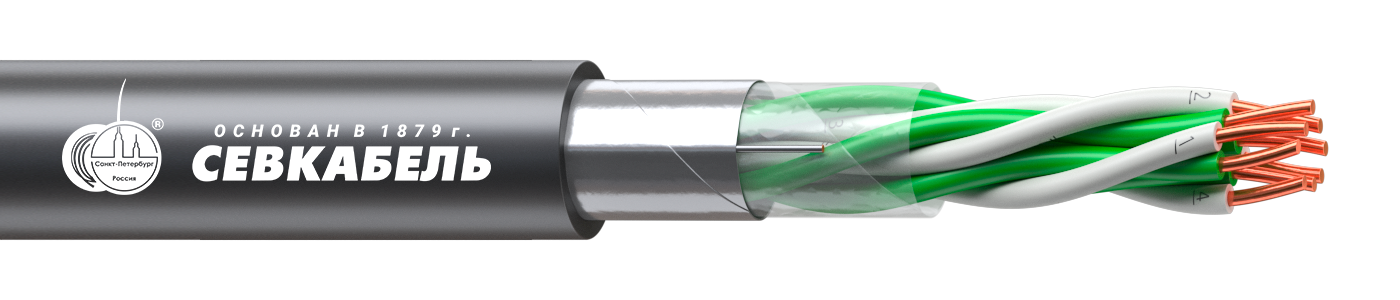

Конструкция
- Токопроводящая жила — одно- или многопроволочная медная;
- Изоляция — из безгалогенной полимерной композиции;
- Скрутка — в сердечник, парная;
- Обмотка — из полиэтилентерефталатной ленты;
- Экран — обмотка, выполненная из алюминиевой фольги либо фольгированного композитного гибкого материала;
- Оболочка — из безгалогенной полимерной композиции.
Технические характеристики
Класс пожарной опасности: П1б.8.1.2.1 по ГОСТ 31565-2012.
Климатическое исполнение — УХЛ и Т, категория размещения 5 по ГОСТ 15150-69.
Токопроводящая жила имеет класс 4 по ГОСТ 22483.
Жилы пронумерованы, что позволяет лекго различать их при монтаже.
Показать все характеристики
Условия эксплуатации
- температура окружающей среды — от −50 до +50 °С;
- относительная влажность при +35 °С — до 98%;
- прокладка без предварительного подогрева — не ниже −15 °С.
Электрическое сопротивление жил (на 1 км при +20 °С)
- для однопроволочных жил в зависимости от сечения:
- 0,5 мм — не более 96 Ом;
- 0,6 мм — не более 66,6 Ом;
- 0,8 мм — не более 37,8 Ом;
- 1,13 мм — не более 18,9 Ом;
- 1,38 мм — не более 12,7 Ом.
- для многопроволочных жил — в соответствии с ГОСТ 22483-2012.
Электрическое сопротивление изоляции (на 1 км)
- 0,1 МОм при +70 °С;
- 100 МОм при +20 °С.
Ёмкостная связь (на 100 м при 1000 Гц)
- не более 200 пФ.
Минимальный радиус изгиба
- не менее 6 наружных диаметров (Dн).
Дополнительные характеристики
- устойчивы к плесневым грибам в тропическом исполнении.
Пожарные характеристики
- кабель не распространяет горение при групповой прокладке, жилы не распространяют горение при одиночной прокладке;
- дымообразование при горении и тлении не снижает светопроницаемость в испытательной камере более чем на 40%.
Строительная длина кабелей
- оговаривается при заказе.
Сроки службы и хранения
- срок службы — 40 лет с даты изготовления, при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
- гарантийный срок эксплуатации — 3 года, но не позднее 6 месяцев с даты изготовления.
