Описание
Кабель предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках при номинальном переменном напряжении 0,66 кВ частотой до 100 Гц, используется для стационарной прокладки в производственных помещениях и сооружениях (в том числе метрополитена), жилых и общественных зданиях, кабельных сооружениях, а также в пожароопасных и взрывоопасных зонах всех классов при отсутствии растягивающих усилий. Применимы для цепей контроля, сохраняющих функционирование при пожаре.

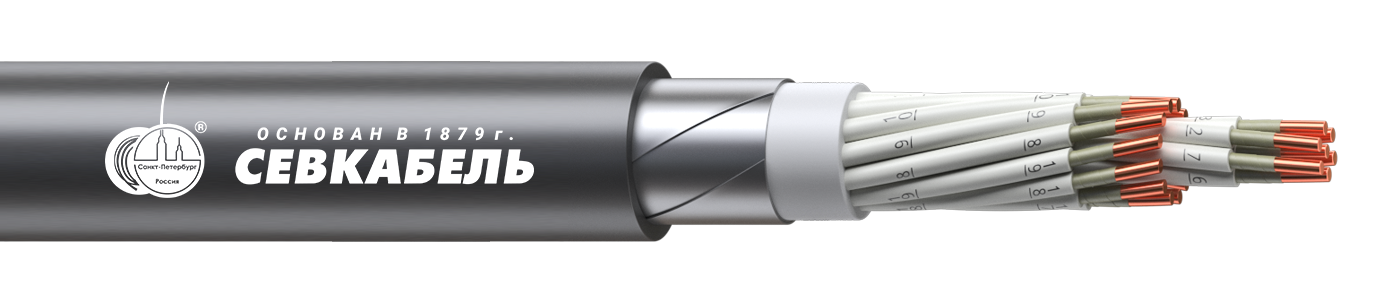

Конструкция
- Токопроводящая жила — медная однопроволочная;
- Термический барьер — из слюдосодержащих лент обмотка;
- Изоляция и оболочка — композиция полимерная без галогенов;
- Скрутка — в сердечник;
- Обмотка — из пленки полиэтилентерафталатной;
- Внутренняя экструдированная оболочка — композиция полимерная без галогенов;
- Броня — из лент двух стальных оцинкованных.
Технические характеристики
Класс пожарной опасности по ГОСТ 31565-2012: П1б.7.1.2.1.
Климатическое исполнение — В, категории размещения 1-5 согласно ГОСТ 15150-69.
Показать все характеристики
Температурные режимы
- максимальная рабочая температура жилы — +70 °С.
Условия эксплуатации
- температура окружающей среды — от −50 до +50 °С;
- относительная влажность при +35 °С — до 98 %;
- прокладка и монтаж без предварительного подогрева — не ниже −20°С.
Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины при температуре +20 °С, соответствует ГОСТ 22483.
Минимальный радиус изгиба
- не менее 10 наружных диаметров (Dн).
Пожарные характеристики
- кабель не распространяет горение при групповой прокладке и соответствует категории А;
- коррозионная активность продуктов дымо- и газовыделения при горении и тлении изоляции, оболочек и защитного шланга:
- количество галогенных кислот, в пересчете на HCl — не более 5 мг/г;
- проводимость водного раствора — не более 10 мкСм/м;
- pH — не менее 4,3;
- дымообразование при горении и тлении не снижает светопроницаемость в испытательной камере более чем на 40%;
- эквивалентный показатель токсичности продуктов горения кабеля не превышает 40 г/м³;
- предел огнестойкости кабелей составляет не менее 180 минут.
Дополнительные характеристики
- кабель в исполнении «Т» устойчив к воздействию плесневых грибов.
Строительная длина кабеля определяется и согласовывается при оформлении заказа.
Сроки службы и хранения
- срок службы — 40 лет с даты изготовления, при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
- гарантийный срок эксплуатации — 5 лет, но не позднее 6 месяцев с даты изготовления.
