Описание
Используется для стационарного монтажа электрических схем и устройств, которые функционируют при напряжении не более 380 В переменного тока с частотой 50 Гц, либо при 550 В постоянного тока, а также при напряжении до 50 В переменного тока с частотой, достигающей 1000 Гц.

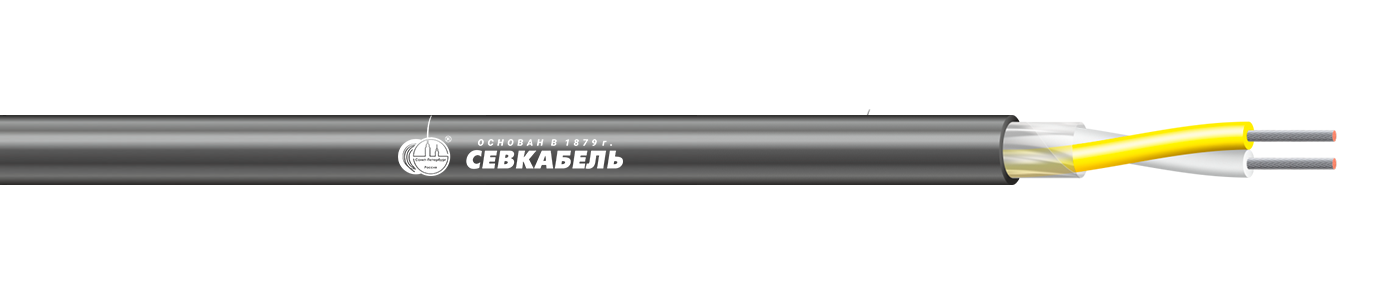

Конструкция
- Токопроводящая жила — луженая многопроволочная медная;
- Изоляция — из полимера и поливинилхлоридного пластиката;
- Скрутка — это изолированные жилы, свитые между собой и обёрнутые пластиковой плёнкой (в каждом слое кабеля две соседние жилы, образующие счётную пару, имеют разную расцветку, которая отличается как между собой, так и от всех остальных жил этого же слоя);
- Оболочка — из ПВХ пластиката.
Технические характеристики
Климатическое исполнение — В по ГОСТ 15150-69.
Токопроводящая жила имеет класс 5 по ГОСТ 22483.
По заявкам организаций и учреждений, уполномоченных заказывать изделия с особым индексом «О», осуществляется поставка кабеля КМВ-О.
Показать все характеристики
Условия эксплуатации
- температура окружающей среды — от −50 до +70 °С;
- относительная влажность при +35 °С — до 98%;
- прокладка без предварительного подогрева — не ниже −10 °С.
Электрическое сопротивление жил (на 1 км при +20 °С)
- в соответствии с ГОСТ 22483.
Электрическое сопротивление изоляции (на 1 км при +20 °С)
- не менее 1*103 МОм.
Минимальный радиус изгиба
- монтаж — не менее 7 наружных диаметров (Dн);
- эксплуатация — не менее 15 Dн.
Дополнительные характеристики
- кабель устойчив к воздействию синусоидальной вибрации, а также к механическим ударам (как однократного, так и многократного типа) и к акустическим шумам;
- сохраняет работоспособность при воздействии повышенного давления до 295 кПа и пониженного до 133×10-6 Па в течение 24 часов;
- устойчив к соляному туману, инею, росе, солнечной радиации и агрессивным средам на протяжении 20 часов, включая бензин, минеральное масло и солевой раствор;
- выдерживает воздействие динамической пыли и плесневых грибов;
- не распространяет горение при одиночной прокладке.
Строительная длина кабелей
- не менее 25 м.
Сроки службы и хранения
- срок службы — 15 лет при соблюдении совокупности факторов, действующих на изделие при его эксплуатации.
