КМПвВЭВнг(А)-FRLS

Описание

Используются для передачи и распределения электроэнергии, а также электрических сигналов в стационарных установках при номинальном переменном напряжении 500 и 1000 В или соответствующем постоянном напряжении 750 и 1500 В.

Выпускаются как для общепромышленного использования, так и для атомных станций (АС), в системах АС класса 2 вне гермозоны согласно классификации ОПБ 88/97 (ПНАЭ Г-01-011).

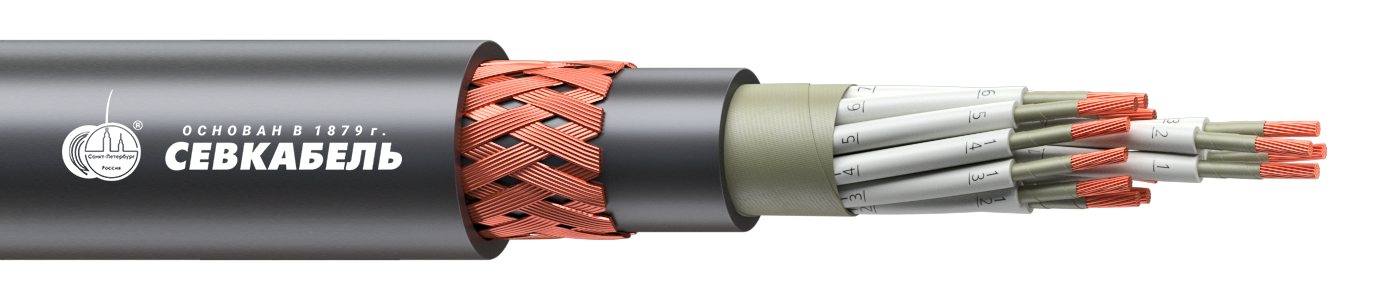

Конструкция

  1. Токопроводящая жила — многопроволочная медная;
  2. Термический барьер — обмотка из слюдосодержащих лент;
  3. Изоляция — из полиэтилена;
  4. Скрутка — жилы скручены;
  5. Разделительный слой — обмотка из слюдосодержащей ленты;
  6. Наружная оболочка — из ПВХ пластиката пониженной пожарной опасности;
  7. Общий экран — оплётка из медных или лужёных медных проволок;
  8. Защитная оболочка — из ПВХа пластиката пониженной пожарной опасности.

Технические характеристики

Климатическое исполнение — УХЛ и Т, категории размещения 1-5 по ГОСТ 15150-69.

Показать все характеристики

Температурные режимы

  • максимальная рабочая температура жилы — +90 °С;
  • предельная температура по условию невозгорания при коротком замыкании — до +400 °С.

Условия эксплуатации

  • температура окружающей среды — от −50 до +50 °С;
  • относительная влажность при +35 °С — до 98%;
  • прокладка без предварительного подогрева — не ниже −15 °С.

Минимальный радиус изгиба

  • не менее 3 наружных диаметров (Dн).

Пожарные характеристики

  • кабель не распространяет горение при групповой прокладке;
  • огнестойкость — не менее 180 мин;
  • дымообразование при горении и тлении не снижает светопроницаемость в испытательной камере более чем на 50%.

Строительная длина кабелей

  • оговаривается при заказе.

Сроки службы и хранения

  • срок службы — 30 лет с даты изготовления, при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
  • гарантийный срок эксплуатации — 3 лет, но не позднее 6 месяцев с даты изготовления.

Маркоразмеры

500 В

  • 2×0,35
  • 3×0,35
  • 4×0,35
  • 7×0,35
  • 10×0,35
  • 12×0,35
  • 14×0,35
  • 19×0,35
  • 24×0,35
  • 27×0,35
  • 30×0,35
  • 37×0,35
  • 52×0,35
  • 2×0,5
  • 3×0,5
  • 4×0,5
  • 7×0,5
  • 10×0,5
  • 12×0,5
  • 14×0,5
  • 19×0,5
  • 24×0,5
  • 27×0,5
  • 30×0,5
  • 37×0,5
  • 52×0,5
  • 2×0,75
  • 3×0,75
  • 4×0,75
  • 7×0,75
  • 10×0,75
  • 12×0,75
  • 14×0,75
  • 19×0,75
  • 24×0,75
  • 27×0,75
  • 30×0,75
  • 37×0,75
  • 52×0,75
  • 2×1,0
  • 3×1,0
  • 4×1,0
  • 7×1,0
  • 10×1,0
  • 12×1,0
  • 14×1,0
  • 19×1,0
  • 24×1,0
  • 27×1,0
  • 30×1,0
  • 37×1,0
  • 52×1,0
  • 2×1,5
  • 3×1,5
  • 4×1,5
  • 7×1,5
  • 10×1,5
  • 12×1,5
  • 14×1,5
  • 19×1,5
  • 24×1,5
  • 27×1,5
  • 30×1,5
  • 37×1,5
  • 52×1,5
  • 2×2,5
  • 3×2,5
  • 4×2,5
  • 7×2,5
  • 10×2,5
  • 12×2,5
  • 14×2,5
  • 19×2,5
  • 24×2,5
  • 27×2,5
  • 30×2,5
  • 37×2,5

1000 В

  • 2×0,5
  • 3×0,5
  • 4×0,5
  • 7×0,5
  • 10×0,5
  • 12×0,5
  • 14×0,5
  • 19×0,5
  • 24×0,5
  • 27×0,5
  • 30×0,5
  • 37×0,5
  • 52×0,5
  • 2×0,75
  • 3×0,75
  • 4×0,75
  • 7×0,75
  • 10×0,75
  • 12×0,75
  • 14×0,75
  • 19×0,75
  • 24×0,75
  • 27×0,75
  • 30×0,75
  • 37×0,75
  • 52×0,75
  • 2×1,0
  • 3×1,0
  • 4×1,0
  • 7×1,0
  • 10×1,0
  • 12×1,0
  • 14×1,0
  • 19×1,0
  • 24×1,0
  • 27×1,0
  • 30×1,0
  • 37×1,0
  • 52×1,0
  • 2×1,5
  • 3×1,5
  • 4×1,5
  • 7×1,5
  • 10×1,5
  • 12×1,5
  • 14×1,5
  • 19×1,5
  • 24×1,5
  • 27×1,5
  • 30×1,5
  • 37×1,5
  • 2×2,5
  • 3×2,5
  • 4×2,5
  • 7×2,5
  • 10×2,5
  • 12×2,5
  • 14×2,5
  • 19×2,5
  • 24×2,5
  • 27×2,5
  • 30×2,5
  • 37×2,5

Нормативная документация

  • ТУ 16.К71-337-2004
