Описание
Кабель малогабаритный с полиэтиленовой изоляцией предназначены для установки в цепях управления, сигнализации, связи, межприборных соединениях и работают при номинальных переменных напряжениях 0,5 кВ и 1,0 кВ с частотой до 200 кГц, а для постоянных напряжений 0,75 кВ и 1,5 кВ в температурном диапазоне от −50 ºС до +65 ºС.
Кабель малогабаритный с изоляцией из поливинилхлоридного пластика предназначены для эксплуатации в силовых и осветительных сетях, а также в цепях управления при номинальном переменном напряжении 0,5 кВ с частотой до 400 Гц или 0,75 кВ постоянного тока в температурном диапазоне от −50 ºС до +65 ºС.

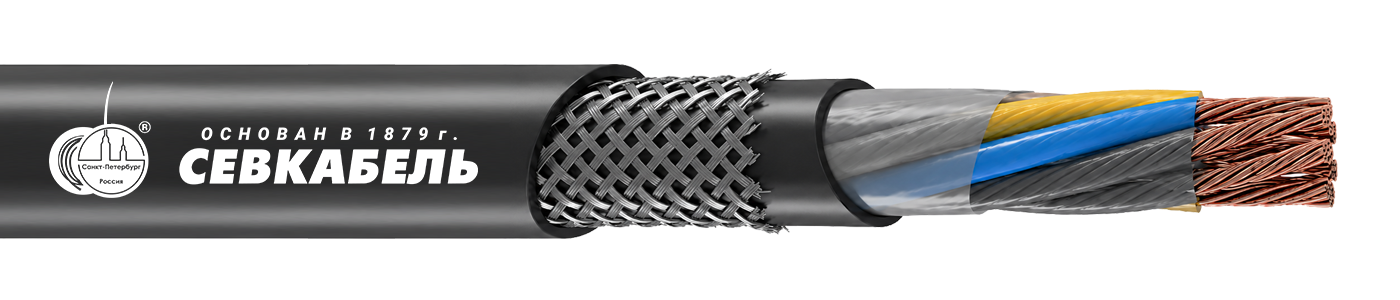

Конструкция
- Токопроводящие жилы — медные;
- Изоляция — из полиэтилена;
- Оболочка — из поливинилхлоридного пластиката с пониженной пожароопасностью;
- Экран.
Технические характеристики
Кабели согласно ГОСТ В 20.39.404-81 изготавливаются в климатическом исполнении В.
Показать все характеристики
Номинальное напряжение
- 0,5 кВ и 1,0 кВ;
- 0,75 кВ и 1,5 кВ.
Температурные режимы
- максимальная рабочая температура жилы — +65 °С;
- при коротком замыкании (1 секунда) — до +250 °С.
Условия эксплуатации
- температура окружающей среды — от −50 до +65 °С;
- относительная влажность при +35 °С — до 98%;
- прокладка и монтаж без предварительного подогрева — не ниже −15 °С.
Испытательное напряжение (50 Гц)
- для 0,5 кВ — 2,5 кВ;
- для 1,0 кВ — 3,5 кВ.
Электрическое сопротивление изоляции
- не менее 150 МОм/км.
Минимальный радиус изгиба
- 5 наружных диаметров (Dн).
Дополнительные характеристики
- Горение кабель не распространяет;
- Нетоксичный в пределах рабочих температур;
- Устойчив к воздействию горюче-смазочных материалов и жидкости ПГВ.
Сроки службы и хранения
- срок службы — 30 лет с даты изготовления;
- гарантийный срок эксплуатации — 3 года.
