Описание
Используются для передачи и распределения электроэнергии, а также электрических сигналов в стационарных установках при номинальном переменном напряжении 500 и 1000 В или соответствующем постоянном напряжении 750 и 1500 В.
Кабели разработаны для работы в кабельных каналах и закрытых помещениях, включая объекты, использующие атомную энергию, в системах, относящихся к классам 3 и 4 согласно классификации НП-001-2015.

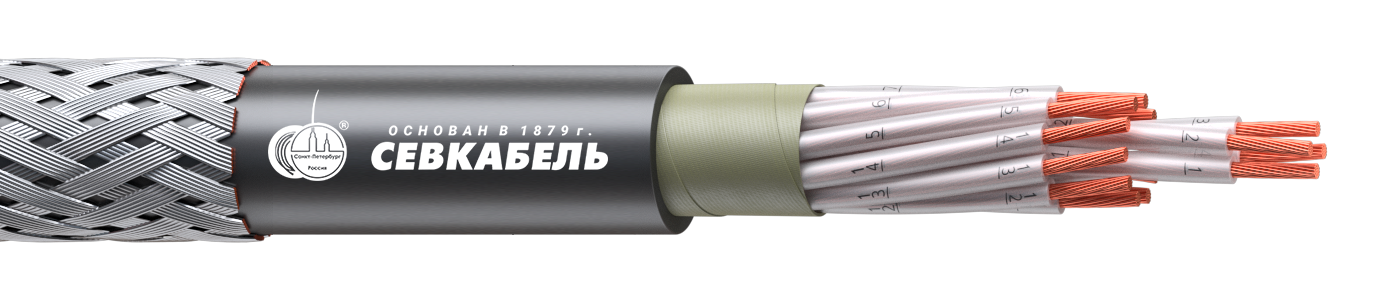

Конструкция
- Токопроводящая жила — многопроволочная медная;
- Изоляция — из полиэтилена;
- Скрутка — жилы скручены;
- Разделительный слой — обмотка из слюдосодержащей ленты;
- Наружная оболочка — из ПВХ пластиката пониженной пожарной опасности;
- Общий экран — оплётка из медных или лужёных медных проволок.
Технические характеристики
Климатическое исполнение — УХЛ и Т, категории размещения 1-5 по ГОСТ 15150-69.
Показать все характеристики
Температурные режимы
- максимальная рабочая температура жилы — +70 °С (при перегрузке — +90 °С);
- максимально допустимая температура нагрева при токаx короткого замыкания (не более 5 секунд) — не более +160 °С;
- предельная температура по условию невозгорания при коротком замыкании — до +400 °С.
Условия эксплуатации
- температура окружающей среды — от −50 до +50 °С;
- относительная влажность при +35 °С — до 98%;
- прокладка без предварительного подогрева — не ниже −15 °С.
Минимальный радиус изгиба
- не менее 3 наружных диаметров (Dн).
Пожарные характеристики
- кабель не распространяет горение при групповой прокладке;
- эквивалентный показатель токсичности продуктов горения кабеля не превышает 40 г/м³;
- дымообразование при горении и тлении не снижает светопроницаемость в испытательной камере более чем на 50%.
Строительная длина кабелей
- оговаривается при заказе.
Сроки службы и хранения
- срок службы — 30 лет с даты изготовления, при соблюдении совокупности факторов, действующих на изделие при его эксплуатации;
- гарантийный срок эксплуатации — 3 лет, но не позднее 6 месяцев с даты изготовления.
